Automatický páskovací stroj s dopravníkom HIPO ULTRA-B, 220V, pre PP pásky šírky 5-6 mm, hrúbky 0,5-0,8 mm, rám – šírka 850 mm, výška 800 mm

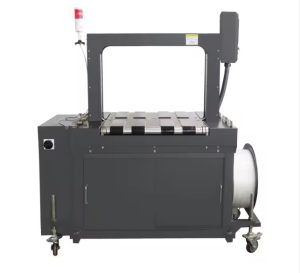

Automatický páskovací stroj HIPO ULTRA-B s dopravníkom a oblúkom 850 × 800 mm

HIPO ULTRA-B je automatický páskovací stroj s vlastným dopravníkovým pásom: pás dopraví balík do oblúka, senzor spustí cyklus, stroj obopne balík PP viazacou páskou, zvarí ju zospodu a posunie ďalej – až 50 pások za minútu, bez manipulácie s balíkom. Oblúk na tomto stroji je vo vnútri široký 850 mm a vysoký 800 mm, vyrobený na našu objednávku; štandardný oblúk výrobcu je 650 × 500 mm.

Používa polypropylénovú viazaciu pásku šírky 5 alebo 6 mm a hrúbky 0,5–0,8 mm – šírku určíte pri objednávke – a uzatvára ju horúcim zvarom pod balíkom. Napnutie je nastaviteľné až do 30 kg, pracovný stôl je vo výške 850 mm a balíky môžu vážiť až 80 kg.

Napnutie meňte po malých krokoch a vždy skontrolujte balík; vyššie číslo na dotykovej obrazovke znamená väčšie napnutie. Teplotu ohrievača upravte, keď sa teplota v miestnosti výrazne mení.

Stroj automaticky podáva pásku cez oblúk a detekuje jej koniec. Veľký zásobník na boku stroja umožňuje použitie cievok s jadrom 200–210 mm a vonkajším priemerom 400–450 mm.

Stroj riadi PLC s dotykovou obrazovkou: obrazovka počíta cykly, zobrazuje alarmy a nastavuje podávanie pásky, spätné stiahnutie pásky a čas chladenia. Sú dva režimy – automatický, kde senzor spustí páskovanie každého balíka, a dopravný, kde pás iba prepravuje a nepáskuje.

Je určený pre baliace linky v skladoch, logistike a výrobe, ktoré páskujú kartóny, škatule, noviny alebo časopisy bez obsluhy pri stroji. Vyžaduje bežné jednofázové napájanie 220 V a príkon je 1,0 kW.

Technické parametre

Čo mení dopravníkový pás na vašej baliacej linke

• Nikto nestojí pri stroji. Dopravníkový pás dopraví balík, senzor spustí cyklus a opáskovaný balík odchádza na páse.
• 50 pások za minútu. Dostatočne rýchly na plynulý chod linky a páska aj zvar sú rovnaké na každom balíku.
• Zmestia sa veľké balíky. Oblúk 850 × 800 mm pojme oveľa väčšie kartóny ako štandardný oblúk výrobcu 650 × 500 mm.
• Preprava bez páskovania. V režime dopravníka pás len presúva balíky, takže stroj môže zostať v linke, keď dávka nepotrebuje viazanie.
• Nastavené raz na obrazovke. Napnutie až do 30 kg, teplota ohrievača, podávanie viazacej pásky a čas chladenia sa nastavujú na dotykovej obrazovke a opakujú sa pri každom balíku.
• Bežné napájanie. 220 V jednofázové, 1,0 kW a 6 A – nie je potrebné trojfázové pripojenie.
• Tichý pre baliacu halu. Hladina hluku zostáva na alebo pod 75 dB(A).

Ovládanie, zváranie a bezpečnosť

• Ovládanie PLC s dotykovou obrazovkou: počítadlo cyklov, zoznam alarmov a obrazovky parametrov
• Dva režimy: automatické páskovanie spustené senzorom alebo len dopravník
• Dopravníkový pás s páskovacou hlavou nad ním
• Automatické podávanie pásky a automatická detekcia konca pásky
• Elektronická regulácia teploty ohrievača; tavné spojenie pod balíkom
• Tlačidlo štart, kontrolka napájania a núdzové zastavenie na paneli
• Výstražné značky na nebezpečných miestach a kryty na živých častiach
• Veľký pracovný stôl a zásobník viazacej pásky s veľkou kapacitou na boku stroja
• Oblúk vyrobený na mieru: 850 × 800 mm na tomto stroji, 650 × 500 mm ako štandard výrobcu
• Hladina hluku nepresahuje 75 dB(A)

Ako používať páskovací stroj HIPO ULTRA-B

1. Zapnite stroj; kontrolka napájania sa rozsvieti.
2. Naložte cievku PP pásky podľa šípky na vonkajšej prírube a zaveďte pásku do vstupu až po predpodávacie valce.
3. Stlačte manuálne (krokovacie) tlačidlo: stroj naplní akumulačný box a sám zavedie pásku cez oblúk.
4. Počkajte, kým ohrievacia platňa nedosiahne pracovnú teplotu.
5. Vyberte režim: automatický, kde senzor spustí pásku pre každý balík, alebo dopravník, kde pás len prepravuje.
6. Nechajte dopravníkový pás dopraviť balík do stredu oblúka a držte ruky mimo páskovacej oblasti.

Nastavenie, údržba a bežné poruchy

• Napnutie. Nastavuje sa na dotykovej obrazovke; vyššie číslo znamená väčšie napnutie, až do 30 kg. Meníte po malých krokoch a kontrolujte balík.
• Teplota ohrievača a čas chladenia. Obe sa nastavujú na dotykovej obrazovke. Teplotu ohrievača upravte, keď sa teplota v miestnosti výrazne mení, a čas chladenia podľa viazacej pásky a použitého napnutia.
• Páska v akumulátore. V akumulačnej skrinke majte asi 1,5-násobok dĺžky dráhy viazacej pásky: príliš veľa pásky spôsobí zaseknutie, príliš málo spôsobí krátke podávanie. Veľký oblúk potrebuje viac pásky ako štandardný.
• Slabé spoje. Teplota ohrievača je zvyčajne príliš vysoká alebo príliš nízka, alebo je ohrievacia platňa po dlhšom používaní opotrebovaná a je potrebné ju vymeniť.
• Voľné viazacie pásky. Napnutie je nastavené príliš nízko alebo je napínací valec opotrebovaný.
• Viazacia páska sa neposúva. Skontrolujte, či je cievka nainštalovaná správne, či koniec pásky je medzi predpodávacími valcami a či akumulátor obsahuje dostatok pásky; pravidelne čistite prach z dráhy viazacej pásky.
• Údržba. Plochy vačky a valčeky premažte raz týždenne olejom N68 a pravidelne kontrolujte snímače priblíženia. Pred akoukoľvek prácou na stroji vypnite napájanie a nechajte ohrievač vychladnúť asi 5 minút.

Pred objednávkou páskovacieho stroja s dopravníkom

Cena je uvedená na tejto stránke. Niekoľko detailov rozhoduje, či stroj vyhovuje vašej linke: skontrolujte ich pred žiadosťou o cenovú ponuku, alebo nám ich pošlite a prejdeme ich s vami.

• Rozmery a hmotnosť balíka. Balík musí prejsť cez oblúk 850 × 800 mm; najmenší balík je široký 80 mm a vysoký 60 mm, balíky môžu vážiť až 80 kg.
• Šírka viazacej pásky. Uveďte, či používate 5 mm alebo 6 mm viazaciu pásku: dráha pásky je nastavená na túto šírku. Páska je PP, hrúbka 0,5–0,8 mm, na cievkach s jadrom 200–210 mm, vonkajším priemerom 400–450 mm a šírkou 175–190 mm.
• Príkon. Napájanie 220 V, 50 Hz, jednofázové; stroj odoberá 1,0 kW a 6 A.
• Priestor a podlaha. S týmto oblúkom je stroj väčší ako štandardný model (1414 × 728 × 1738 mm), preto presné rozmery potvrdíme v cenovej ponuke; prepravná hmotnosť je asi 390 kg. Počítajte aspoň s pracovným priestorom 2000 × 1500 mm a podlahou s nosnosťou 350 kg/m².
• Výška linky. Pracovný stôl je vo výške 850 mm, preto naplánujte dopravníkové pásy pred a za strojom v rovnakej výške.
• Potraviny, lieky a korozívny tovar. Pre potraviny a lieky výrobca odporúča nerezové prevedenie; pri korozívnom tovare, ako sú morské plody, zabráňte vniknutiu kvapalín do páskovacej hlavy.
