Kartónové balenie: kroky a stroje

Balenie do kartónov v rámci kartónových obalov začína strojom na skladanie krabíc. Tento stroj vytvorí krabicu z plochého výseku a uzavrie jej dno. Krabica sa následne plní ručne alebo strojovo. Zalepovací stroj uzatvára a lepí vrchnú časť krabice.

Môžete si vybrať poloautomatické stroje, kde obsluha spolupracuje so strojom, alebo automatické stroje, ktoré po nastavení pracujú samostatne. FLEX BOX a FLEX TAPE sú poloautomatické. AUTOBOX10, AUTOBOX, TOP TAPE, AUTO-TAPE a AUTO&FOLD-5050 sú automatické.

Zalepovací stroj je zodpovedný za uzatvorenie a zalepenie vrchnej časti každej krabice. Dopravníky spájajú jednotlivé stroje a presúvajú krabice medzi pracoviskami, čím znižujú manuálnu manipuláciu. Napríklad po tom, čo stroj na skladanie krabíc vytvorí a zalepí dno, krabica sa dopravníkom presunie na plniace pracovisko, potom k zalepovaciemu stroju a nakoniec do priestoru paletizácie. Každý stroj je nastavený na svoju úlohu, takže proces prebieha plynulo od jedného kroku k druhému.

Poloautomatické stroje ako FLEX BOX a FLEX TAPE vyžadujú obsluhu pri každej krabici, čo znamená, že pracovník je vždy prítomný na vkladaní, držaní alebo vedení krabice cez stroj. Automatické stroje ako AUTOBOX10, AUTOBOX, TOP TAPE, AUTO-TAPE a AUTO&FOLD-5050 pracujú samostatne po nastavení. Rýchlosť linky závisí od najpomalšieho kroku, často od plnenia. Ak sa plní ručne, výkon bude zodpovedať tempu obsluhy. Pri automatizovanom plnení môžu stroje pracovať na svojich menovitých rýchlostiach.

Modely strojov na skladanie krabíc pre kartónové obaly

AUTOBOX10 je automatický stroj na skladanie krabíc s výkonom 10–15 krabíc za minútu, teda až 720 za hodinu. Spracuje krabice s dĺžkou 200–500 mm, šírkou 200–400 mm a výškou 150–350 mm. Zásobník podáva plochý výsek, otvorí ho, zloží spodné chlopne a zalepí dno. Je pneumatický a uloží až 10 rozmerov krabíc.

AUTOBOX je automatický stroj na skladanie krabíc s výkonom 16 krabíc za minútu a riadením Siemens PLC. FLEX BOX je poloautomatický stroj na skladanie krabíc, kde obsluha spolupracuje so strojom.

Keďže AUTOBOX10 je pneumatický, na prevádzku potrebuje prívod stlačeného vzduchu. Uloží až 10 rozmerov krabíc, takže pri prepínaní medzi štandardnými rozmermi stačí vyvolať uložené nastavenie namiesto nového nastavovania. To šetrí čas pri výmene a znižuje riziko chýb pri nastavovaní.

Pri každom stroji na skladanie krabíc musia byť výseky suché a rovné. Vlhký alebo ohnutý výsek sa nemusí správne otvoriť, čo môže zastaviť linku alebo spôsobiť zaseknutie. Výseky skladované vo vlhkom prostredí sa môžu zdeformovať a stroj ich potom nemusí správne uchopiť alebo otvoriť.

Porovnávacia tabuľka baliacich strojov na krabice

Tabuľka nižšie uvádza hlavné údaje a nastavenia pre každý baliaci stroj na krabice. Porovnajte výkon, rozmery krabíc, šírky pások a funkcie.

Pri čítaní porovnávacej tabuľky začnite typom stroja: stroj na skladanie krabíc alebo zalepovací stroj, a či je poloautomatický alebo automatický. Ďalej sledujte výkon za minútu a rozsah rozmerov krabíc. Potom skontrolujte šírku pásky, ktorú stroj používa. Napríklad, ak potrebujete lepiť krabice páskou so šírkou 48 mm, overte si, že stroj tento rozmer podporuje. Ak v názve modelu nie je uvedený konkrétny údaj, ako presný výkon alebo rozsah rozmerov, nájdete tieto informácie na stránke produktu. Takto si vyberiete stroj podľa vašich krabíc a požiadaviek na výkon.

Možnosti zalepovacích strojov a strojov na lepenie krabíc

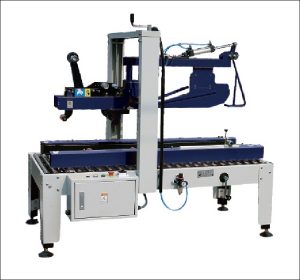

FLEX TAPE je poloautomatický zalepovací stroj na pásku 48–72 mm, Kraft alebo BOPP. TOP TAPE a AUTO-TAPE sú automatické zalepovacie stroje na pásku 48–72 mm, Kraft alebo BOPP. AUTO&FOLD-5050 je automatický stroj na lepenie krabíc, ktorý sám zakladá horné chlopne a automaticky sa prispôsobuje šírke a výške krabice.

FLEX TAPE je poloautomatický zalepovací stroj, takže obsluha vedie každú krabicu počas lepenia. TOP TAPE a AUTO-TAPE sú automatické zalepovacie stroje, čo znamená, že po vložení krabíc na vstupný dopravník stroje samy uzatvoria a zalepia vrch bez ďalšej manipulácie. Všetky tri modely používajú pásku so šírkou 48–72 mm a môžete použiť buď Kraft (papierovú) alebo BOPP (plastovú) pásku podľa vašich požiadaviek alebo požiadaviek prepravy.

AUTO&FOLD-5050 je automatický stroj na lepenie krabíc, ktorý sám uzatvára horné chlopne v stanovenom poradí: najprv prednú, potom zadnú a nakoniec bočné. Prispôsobuje sa šírke a výške krabice pomocou pneumatických valcov, takže zvládne rôzne rozmery bez manuálneho nastavovania. Dĺžka krabice sa nastavuje mikrospínačom. Toto riešenie je praktické na linke, kde sa často menia rozmery krabíc, pretože stroj sa prispôsobuje automaticky a znižuje riziko chýb pri lepení alebo zaseknutí spôsobených nesprávnym nastavením.

Model AUTO&FOLD-5050 spracuje krabice s dĺžkou 200–600 mm, šírkou 150–500 mm a výškou 150–500 mm. Používa lepiacu pásku so šírkou 48–60 mm, Kraft alebo BOPP, a rýchlosť pásu je 16 m/min. Výška pracovného stola sa nastavuje v rozmedzí 600 až 850 mm podľa vašej linky. Stroj pracuje na 220 V a vyžaduje stlačený vzduch. V praxi je vhodné mať pri lepiacom stroji náhradné kotúče pásky, aby výmena trvala len minútu. Ak páska dôjde a náhradná nie je po ruke, linka sa môže zastaviť, kým obsluha novú pásku nenájde.

Možnosti valčekových dopravníkov pre kartónové balenie

Rozšíriteľný valčekový dopravník z nehrdzavejúcej ocele má šírku 550 mm a nastaviteľnú dĺžku od 1200 do 5000 mm. Dĺžku dopravníka tak prispôsobíte vzdialenosti medzi strojmi alebo pracoviskami. Napríklad pri zmene rozloženia baliacej zóny môžete dopravník upraviť podľa nového usporiadania. Nerezové prevedenie je vhodné do skladov a výroby, kde je dôležitá odolnosť a jednoduché čistenie.

Flexibilný dopravník má šírku 460 mm, dĺžku 1200–4800 mm a výšku 600–1000 mm. Môžete ho predĺžiť, skrátiť alebo ohnúť do zákruty podľa priestoru. To je užitočné, ak sa baliaca linka stáča alebo potrebujete krabice viesť okolo prekážok. Napríklad vo výrobe s rušnou prevádzkou môžete dopravník ohnúť tak, aby viedol krabice od lepiaceho stroja až k paletizačnej zóne, čím šetríte miesto a znižujete ručnú manipuláciu.

4 m / 6 m flexibilný poháňaný valčekový dopravník posúva krabice rýchlosťou 15 m/min. Na rozdiel od gravitačných alebo ručných valčekových dopravníkov poháňa krabice sám, takže nie je potrebné linku nakláňať ani krabice tlačiť ručne. LOADER UL1790 je určený na nakládku a vykládku kamiónov, má pásový dopravník dĺžky 790 cm a valčekový dopravník 1000 cm, oba so šírkou 80 cm. Táto zostava dosiahne priamo do vozidla, takže krabice sa nakladajú alebo vykladajú priamo, čím sa znižuje ručné zdvíhanie a zrýchľuje proces.

Lepiace pásky pre lepiace stroje na krabice

BOPP baliaca páska má šírku 48 mm a dĺžku 66 m na kotúč, dostupná v hnedej alebo priehľadnej farbe. Dodáva sa v kartóne po 72 kotúčoch alebo na palete po 3024 kotúčoch. Modely FLEX TAPE, TOP TAPE a AUTO-TAPE používajú pásku 48–72 mm, Kraft alebo BOPP. AUTO&FOLD-5050 používa pásku 48–60 mm, Kraft alebo BOPP.

BOPP páska je plastová, zatiaľ čo Kraft páska je papierová. FLEX TAPE, TOP TAPE a AUTO-TAPE umožňujú šírku pásky 48 až 72 mm, AUTO&FOLD-5050 používa pásku 48–60 mm. BOPP páska so šírkou 48 mm pasuje do všetkých štyroch modelov, takže pri viacerých strojoch môžete štandardizovať jeden rozmer pásky. Správna šírka pásky pre váš lepiaci stroj zabraňuje zaseknutiu a zlému zalepeniu, čo by mohlo spôsobiť otvorenie krabíc pri manipulácii.

Poloautomatické alebo automatické baliace stroje na kartóny

Poloautomatické stroje ako FLEX BOX alebo FLEX TAPE pracujú s obsluhou pri každej krabici. Toto riešenie je vhodné pri nižšom výkone a častých zmenách rozmerov krabíc. Napríklad FLEX BOX je poloautomatický stroj na skladanie krabíc a FLEX TAPE je poloautomatický lepiaci stroj na pásku 48–72 mm, Kraft alebo BOPP.

Automatické stroje ako AUTOBOX10, AUTOBOX, TOP TAPE, AUTO-TAPE a AUTO&FOLD-5050 pracujú samostatne po nastavení. Ak vaša linka na kartónové balenie vyžaduje plynulý tok krabíc, automatický model dokáže formovať alebo lepiť každú krabicu rovnako bez obsluhy pri každom kroku. AUTOBOX10 zvládne 10–15 krabíc za minútu.

Pri výbere medzi týmito možnosťami spočítajte, koľko krabíc balíte za hodinu, a zohľadnite najvyťaženejšie obdobia. Porovnajte tento údaj s výkonom v prehľadovej tabuľke. Napríklad ak je vaša špička 600 krabíc za hodinu, stroj s výkonom 10–15 krabíc za minútu zvládne požadované tempo. Pri nižšom výkone postačí poloautomatický model, najmä ak často meníte rozmery krabíc.

Ak výkon stroja nezodpovedá tempu zvyšku linky, môžu nastať chyby. Ak je automatický lepiaci stroj nastavený príliš rýchlo oproti plniacemu kroku, krabice sa môžu hromadiť a spôsobiť zaseknutie. Ak je poloautomatický stroj príliš pomalý, vznikne zdržanie pri balení. Správny výber stroja podľa reálneho a špičkového výkonu pomáha udržať plynulý chod linky a predchádza týmto problémom.

Balenie jednej veľkosti krabíc alebo viacerých rozmerov

Ak balíte dlhé série jednej veľkosti krabíc, stroj nastavený na tento rozmer pracuje celú sériu bez prestavenia, takže čas na nastavenie sa využije len raz.

Pri balení viacerých rozmerov krabíc je praktickejší stroj, ktorý sa nastavuje automaticky. AUTO&FOLD-5050 nastavuje šírku a výšku automaticky pomocou pneumatických valcov a dĺžku krabice nastavuje mikrospínačom. AUTOBOX10 uloží až 10 rozmerov krabíc, takže často používaný rozmer vyvoláte z pamäte a nemusíte ho nastavovať od začiatku.

Aby ste znížili počet prestavení, zoraďte objednávky podľa rozmeru krabíc, ak je to možné. Napríklad ak máte objednávky na produkty, ktoré sa zmestia do rovnakej krabice, spracujte ich spolu pred prechodom na iný rozmer. Stroj tak zostane dlhšie na jednom nastavení a menej času strávite prestavovaním. Každé prestavenie je príležitosťou na chybu, napríklad zlé nastavenie rozmeru, čo môže viesť k zaseknutiu alebo zlému zalepeniu.

Čo ovplyvňuje cenu baliacich strojov na kartóny

Cena závisí od toho, či je stroj poloautomatický alebo automatický, od výkonu za minútu, automatického nastavovania rozmerov a od toho, či stroj skladá chlopne. Hlavným prevádzkovým nákladom je páska. Cena každého modelu je uvedená na jeho produktovej karte.

Páska sa nakupuje po kartónoch alebo po paletách podľa spotreby. Ak stroj vyžaduje stlačený vzduch, do prevádzkových nákladov patrí aj spotreba kompresora. Na produktových kartách nájdete tlačidlo Získať ponuku na cenovú kalkuláciu, napríklad na lepiaci stroj s páskou, a tlačidlo Pridať do dopytu, ktoré umožňuje zaradiť viac produktov do jednej žiadosti. Takto môžete porovnať možnosti a naplánovať nákup.

Čo skontrolovať pred objednaním baliaceho stroja na krabice

Pred objednaním zariadenia na kartónové balenie si overte rozmery krabíc, počet balených krabíc za hodinu a či balíte jeden rozmer alebo viacero. Dôležitý je typ pásky: FLEX TAPE, TOP TAPE a AUTO-TAPE používajú pásku 48–72 mm, Kraft alebo BOPP, AUTO&FOLD-5050 používa pásku 48–60 mm, Kraft alebo BOPP.

Pred objednávkou si spíšte rozmery krabíc, ktoré balíte, a počet kusov denne. Porovnajte ich s rozsahmi v prehľadovej tabuľke, aby ste sa uistili, že vaše rozmery vyhovujú strojom. Napríklad ak je vaša najväčšia krabica 500 × 400 × 350 mm, overte, že je v rozsahu pre stroj na skladanie aj lepenie, ktorý plánujete použiť. Takto sa vyhnete kúpe stroja, ktorý nezvládne vaše hlavné krabice.

Ak plánujete použiť stroj, ktorý vyžaduje stlačený vzduch, napríklad AUTOBOX10 alebo AUTO&FOLD-5050, skontrolujte dostupnosť kompresora na pracovisku. Zmerajte priestor pre dopravníky a naplánujte tok krabíc od plnenia až po ukladanie na paletu. Ak je baliaca zóna úzka, flexibilný dopravník môžete ohnúť podľa priestoru a prepojiť stroje bez blokovania priechodov.

Po naskladaní krabíc na paletu naplánujte ich zabezpečenie na prepravu. Na tento účel sa často používa ovíjací stroj na balení palet alebo ručná fólia na spevnenie nákladu. Tento krok je dôležitý, aby sa krabice pri preprave neposúvali alebo nepadali. Plánovanie celého procesu od skladania krabíc až po ovinutie palety pomáha predísť zdržaniam a chrániť tovar počas prepravy.

Najčastejšie otázky o baliacich strojoch na kartóny

Mám zvoliť poloautomatický alebo automatický baliaci stroj na krabice?

Poloautomatické stroje ako FLEX BOX a FLEX TAPE pracujú s obsluhou. Automatické stroje ako AUTOBOX10, AUTOBOX, TOP TAPE, AUTO-TAPE a AUTO&FOLD-5050 pracujú samostatne po nastavení.

Akú pásku môžem použiť v lepiacich strojoch na krabice?

FLEX TAPE, TOP TAPE a AUTO-TAPE používajú pásku 48–72 mm, Kraft alebo BOPP. AUTO&FOLD-5050 používa pásku 48–60 mm, Kraft alebo BOPP.

Zvládnu stroje balenie rôznych rozmerov krabíc?

AUTOBOX10 uloží až 10 rozmerov krabíc. AUTO&FOLD-5050 nastavuje šírku a výšku automaticky pneumatickými valcami a dĺžku krabice mikrospínačom.

Ktoré stroje vyžadujú stlačený vzduch?

Modely AUTOBOX10 a AUTO&FOLD-5050 vyžadujú prívod stlačeného vzduchu. Pri ostatných strojoch nájdete informácie o napájaní na ich produktových stránkach.
