LINEBOX-03 baliaca linka na kartóny, až 720 krabíc za hodinu, stroj na formovanie krabíc, dopravník a zalepovací stroj na kartóny

LINEBOX-03 baliaca linka na kartóny

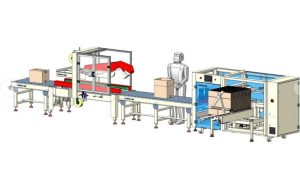

LINEBOX-03 je baliaca linka na kartóny: na jednom konci vložíte plochý kartónový výsek a na druhom vychádza uzavretá, prelepená krabica. Linka krabicu naformuje, zloží a zalepí jej dno, dopraví ju na miesto balenia a po naplnení uzavrie a zalepí vrch.

Skladá sa z troch strojov, ktoré pracujú ako jeden celok: AUTOBOX10 automatický stroj na formovanie krabíc, motorový valčekový dopravník RC2M-D s pasívnou valčekovou sekciou RC1M a RUBBER automatický zalepovací stroj na kartóny pre lepiacu pásku 48–60 mm.

Obsluha linky najskôr vloží stoh plochých kartónových výsekov do zásobníka automatického stroja na formovanie krabíc AUTOBOX10 a pripraví rolky lepiacej pásky do oboch lepiacich hláv zalepovacieho stroja RUBBER. Pred spustením linky je potrebné nastaviť veľkosť kartónu na všetkých troch častiach: na stroji na formovanie krabíc, na vodiacich lištách dopravníka aj na zalepovacom stroji.

Používajte suché, čisté a nedeformované výseky z vlnitej lepenky; vlhký alebo ohnutý výsek je najčastejším dôvodom, prečo sa krabica správne neotvorí. Tempo linky prispôsobte pracovníkom, ktorí krabice plnia. Pred akoukoľvek prácou linku vypnite a udržiavajte nože na pásku ostré a čisté, valčeky bez prachu a zásobník stroja na formovanie krabíc bez roztrhaných výsekov.

Linka zvládne 10 až 15 krabíc za minútu, až 720 krabíc za hodinu a spracuje kartóny od 200 × 200 × 150 mm do 500 × 400 × 350 mm. Dopravník má rýchlosť 18 m/min a šírku 600 mm, celá linka má dĺžku približne 6,1 m a pracuje vo výške 650 mm.

Celá linka funguje na bežné jednofázové napájanie, 220 V / 50 Hz, riadená PLC automatom, rámy sú z priemyselnej ocele s práškovou povrchovou úpravou. Linka je tichá vzhľadom na svoj výkon. Hladina hluku pod 60 dB, takže môže stáť aj v baliacej miestnosti, nielen v hale.

Odvetvia a použitie pre LINEBOX-03

Baliaca linka na kartóny LINEBOX-03 je vhodná na kontinuálne alebo veľkoobjemové balenie štandardných kartónov vo výrobe, logistike, e-commerce, potravinárstve a nápojovom priemysle, elektronike, farmaceutickom priemysle a skladoch. Používa sa tam, kde sa štandardizované krabice plnia a uzatvárajú na expedíciu, skladovanie alebo distribúciu. Typické úlohy zahŕňajú sekundárne balenie hotových výrobkov, vybavovanie objednávok a prípravu na expedíciu v prostrediach, kde je potrebná rýchlosť a konzistentnosť.

Linka spracováva vlnité kartónové krabice z jednostennej alebo dvojstennej lepenky v rámci stanoveného rozsahu rozmerov. Najefektívnejšia je pri balení rovnakej veľkosti krabíc v jednej dávke, ale je možné ju prestaviť na iné rozmery podľa potreby. Systém sa často umiestňuje za plniaci alebo montážny proces a pred paletizáciu alebo etiketovanie ako súčasť väčšieho baliaceho procesu.

Technické parametre

Baliaca linka na kartóny LINEBOX-03 vo videu

▶

Čo baliaca linka robí pre vaše balenie

• Jedna krabica každé štyri sekundy. Až 720 krabíc za hodinu, všetky rovnako: naformované, zložené a zalepené bez potreby držania chlopní.
• Tri stroje, jedna linka. Stroj na formovanie krabíc, dopravník a zalepovací stroj na kartóny sú dodané a nastavené spolu, takže krabice netreba prenášať medzi strojmi.
• Priestor na plnenie krabice. Poháňaný dopravník a pasívna sekcia medzi strojmi sú miestom, kde sa vkladajú výrobky. Linka čaká na baliča, nie naopak.
• Jedno nastavenie veľkosti. Kartóny od 200 × 200 × 150 mm do 500 × 400 × 350 mm; linka sa nastaví na jednu veľkosť a potom ju opakuje.
• Bežná zásuvka. 220 V, 50 Hz, jednofázové napájanie pre celú linku, nie je potrebné trojfázové pripojenie.
• Dostatočne tichá na prácu vedľa linky. Hladina hluku pod 60 dB pri pracovnej výške 650 mm.

Tri stroje linky

• Kompletná linka: stroj na formovanie krabíc, valčekový dopravník a zalepovací stroj na kartóny
• AUTOBOX10 automatický stroj na formovanie krabíc, 10–15 krabíc za minútu
• Až 720 krabíc za hodinu
• Kartón 200–500 mm dĺžka, 200–400 mm šírka, 150–350 mm výška
• RC2M-D motorový valčekový dopravník, 18 m/min, 600 mm šírka
• RC1M pasívna valčeková sekcia, 1000 mm dĺžka
• RUBBER automatický zalepovací stroj na kartóny pre BOPP alebo Kraft pásku 48–60 mm
• PLC riadenie celej linky
• Celková dĺžka približne 6,1 m, pracovná výška 650 mm
• Hladina hluku pod 60 dB
• Rámy z priemyselnej ocele s práškovou povrchovou úpravou
• 220 V, 50 Hz, jednofázové napájanie

Ako používať baliacu linku na kartóny LINEBOX-03

1. Vložiť stoh plochých kartónových výsekov do zásobníka stroja na formovanie krabíc a rolku lepiacej pásky do každej lepiacej hlavy.
2. Nastaviť linku na veľkosť kartónu: stroj na formovanie krabíc, vodiace lišty dopravníka a zalepovací stroj na kartóny.
3. Spustiť linku. Stroj na formovanie krabíc otvorí výsek, zloží spodné chlopne a zalepí ich.
4. Dopravník dopraví otvorenú krabicu na miesto balenia, kde sa naplní; pasívna sekcia dáva baličovi priestor na prácu.
5. Plná krabica prejde do zalepovacieho stroja na kartóny, ktorý zloží horné chlopne a krabicu zalepí.

Nastavenie a údržba

• Veľkosť kartónu. Linka sa nastavuje na kartón od 200 × 200 × 150 mm do 500 × 400 × 350 mm; zmena veľkosti znamená nastaviť stroj na formovanie krabíc, vodiace lišty a zalepovací stroj na kartóny.
• Lepiaca páska. BOPP alebo Kraft lepiaca páska, šírka 48–60 mm, v oboch lepiacich hlavách zalepovacieho stroja na kartóny.
• Rýchlosť. Stroj na formovanie krabíc vyrobí 10–15 krabíc za minútu a dopravník beží rýchlosťou 18 m/min; tempo prispôsobiť pracovníkom, ktorí krabice plnia.
• Kartón. Suché, čisté a nedeformované výseky z vlnitej lepenky; vlhký alebo ohnutý výsek je najčastejším dôvodom, prečo sa krabica správne neotvorí.
• Údržba. Pred akoukoľvek prácou linku vypnúť. Udržiavať nože na pásku ostré a čisté, valčeky bez prachu a zásobník stroja na formovanie krabíc bez roztrhaných výsekov.

Výber a inštalácia baliacej linky LINEBOX-03

Pred výberom LINEBOX-03 si overte, či rozmery vašich kartónov spadajú do podporovaného rozsahu a či vaše produkty možno efektívne baliť do bežných, obdĺžnikových krabíc. Zvážte dostupný priestor: zmerajte miestnosť po celej dĺžke linky vrátane miesta na balenie. Počítajte s prístupom z oboch strán na vkladanie rozložených krabíc, plnenie krabíc a údržbu.

Skontrolujte, či váš baliaci proces dokáže dodávať naplnené krabice v tempe linky, alebo naplánujte zásobník, ak sú predchádzajúce alebo nasledujúce kroky pomalšie.

Pred objednaním baliacej linky

Cena je uvedená na tejto stránke. O vhodnosti tejto baliacej linky na kartóny pre vaše balenie rozhoduje niekoľko detailov: skontrolujte ich pred dopytom alebo nám ich pošlite a prejdeme ich s vami.

• Veľkosť kartónu. Od 200 × 200 × 150 mm do 500 × 400 × 350 mm. Pošlite nám vaše rozmery a potvrdíme, či ich linka zvládne.
• Výkon. Až 720 krabíc za hodinu, 10–15 za minútu.
• Lepiaca páska. BOPP alebo Kraft páska, šírka 48–60 mm.
• Napájanie. 220 V, 50 Hz, jednofázové napájanie pre celú linku.
• Priestor. Približne 6,1 m dĺžky pri pracovnej výške 650 mm, plus priestor pre baliča vedľa dopravníka.
