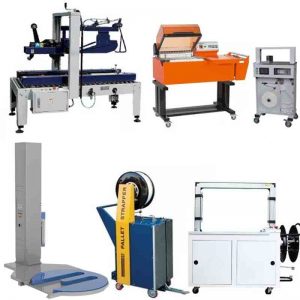

Od samostatných strojov po baliace zariadenia

Baliace stroje pokrývajú hlavné kroky od uzatvorenia sáčka až po prípravu palety. Páskovacie stroje fixujú balenia pomocou PP alebo PET pásky. Ovinovacie stroje na balení palet ovinú fóliu okolo naložených paliet. Stroje na zmršťovacie balenie uzatvárajú a zmršťujú fóliu okolo produktov. Lepiacie stroje uzatvárajú krabice lepiacou páskou. Etiketovacie stroje aplikujú etikety na hornú plochu krabíc, táckov a vreciek.

Valčekové dopravníky presúvajú kartóny medzi strojmi a umožňujú ich prepojenie do baliaceho zariadenia. LINEBOX-03 spája stroj na formovanie krabíc, valčekový dopravník a lepiaci stroj do jednej linky, ktorá zvládne až 720 krabíc za hodinu.

Vo väčšine skladov má baliaci proces stanovenú postupnosť: kartóny sa formujú z plochých výsekov, plnia produktmi, uzatvárajú páskou, etiketujú a následne ukladajú na palety. Po naložení na paletu sa paleta páskuje a ovinie na prepravu. Každá podkategória pokrýva jeden alebo dva z týchto krokov.

Samostatný stroj, napríklad lepiaci alebo páskovací, sa často používa pri baliacom stole na jeden krok. Ak sú viaceré stroje prepojené dopravníkmi, tvoria linku, v ktorej sa balenia presúvajú z jedného kroku na ďalší bez ručného prenášania.

V linke LINEBOX-03 stroj AUTOBOX10 formuje kartóny a krabice sa plnia na valčekovom dopravníku. Výkon takejto linky určuje najpomalší krok, ktorým býva často ručné plnenie kartónov. Plánovanie linky podľa tohto kroku pomáha predchádzať úzkym miestam. Na konci linky dopravník LOADER UL1790 zasahuje priamo do nákladného auta, takže krabice sa neprenášajú ručne.

LINEBOX-03 potrebuje približne 6,1 × 2,1 m podlahovej plochy, s minimálne 1 m voľného priestoru okolo na prístup a údržbu.

Baliaca linka sa nastavuje podľa najmenšej a najväčšej krabice, ktorú bude spracovávať. LINEBOX-03 zvládne kartóny dĺžky 200 až 500 mm, šírky 200 až 400 mm a výšky 150 až 350 mm. Stroj AUTOBOX10 dokáže uložiť až 10 rozmerov krabíc, medzi ktorými prepínate cez displej. Ak krabica nevyhovuje týmto rozmerom, nemožno ju baliť na linke a musí sa baliť samostatne alebo na druhej linke.

Ktorý zvárací stroj na aký typ balenia

Zváračka fólií uzatvára jeden sáčok na jedno zošliapnutie pedálu. ZONE300D je zváračka s konštantným ohrevom so zvarom 300 mm. ZONE600F je impulzná zváračka so zvarom 600 mm. Vákuová balička ako DOZE300T a DOZE600 odsajú vzduch zo sáčka v komore pred zváraním. DOZE600 má dve komory a dve pumpy.

Stroje na zmršťovacie balenie zahŕňajú AUTOSHRINK, ktorý zvára a zmršťuje až 50 balení za minútu, SHRINKCOMBO s bočným zváračom a tunelom a F7060, ktorý zvára a zmršťuje v jednej komore. Kontinuálne zváračky fólií sú samostatnou kategóriou.

ZONE300D udržiava lištu na nastavenej teplote. ZONE600F sa zahrieva len počas uzatvárania čeľustí. V praxi vložíte naplnený sáčok medzi čeľuste a zošliapnete pedál.

DOZE300T je stolový model s jednou zváracou lištou 260 mm. Sáčok vložíte do komory, zatvoríte veko a stroj odsaje vzduch a sáčok zvarí. Pri DOZE600 sa jedna komora plní, kým druhá pracuje.

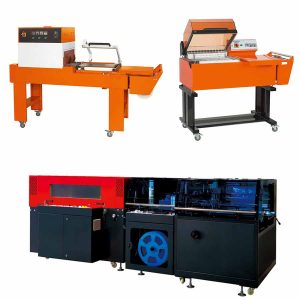

Stroje na zmršťovacie balenie uzatvoria produkt do zmršťovacej fólie a následne fóliu teplom zmrštia. AUTOSHRINK je zváračka so zmršťovacím tunelom. SHRINKCOMBO spája bočný zvárač pre balenia do výšky 150 mm so zmršťovacím tunelom.

Kontinuálne zváračky fólií uzatvárajú naplnené sáčky jeden za druhým na dopravníku, bez prestávky medzi sáčkami. Dôležitý je aj typ fólie: zváračky a kontinuálne zváračky sú určené na PE a PP sáčky, zatiaľ čo stroje na zmršťovacie balenie vyžadujú zmršťovaciu fóliu ako POF.

Pri zváračkách fólií je dôležitá šírka zvaru podľa typu sáčka a jeho obsahu. ZONE300D vytvára zvar široký 14 mm, ZONE600F zvar 2 až 5 mm. Širší zvar je vhodný pre sáčky s ťažším obsahom.

Vákuové baličky sú obmedzené veľkosťou svojej komory. Komora DOZE300T má rozmery 385 × 280 × 50 mm, takže je možné baliť len balenia, ktoré sa do nej zmestia. DOZE600 má dve komory, každú 540 × 670 × 50 mm. Jeden cyklus trvá pri DOZE300T 10 až 20 sekúnd, pri DOZE600 10 až 40 sekúnd. Pri zmršťovaní komorový alebo kapotový stroj zvára a zmršťuje jeden balík za druhým na jednom mieste: B4255 zvládne 4 až 8 balení za minútu a F7060 500 až 800 balení za hodinu. Tunel, ako pri AUTOSHRINK alebo SHRINKCOMBO, zmršťuje balenia priebežne na dopravníku.

Prehľad podkategórií baliacich strojov

Tabuľka nižšie uvádza osem podkategórií baliacich strojov, ich funkcie a dostupné modely.

Na použitie porovnávacej tabuľky najskôr vyhľadajte krok, ktorý potrebujete, napríklad uzatvorenie sáčka, páskovanie krabice alebo ovinutie palety. Prvý stĺpec uvádza každú podkategóriu, kliknutím zobrazíte celý zoznam modelov pre daný krok. Posledný riadok sa venuje kontinuálnym zváračkám fólií, ktoré tvoria samostatnú kategóriu vedľa zváračiek a vákuových baličiek.

Baliace zariadenia na páskovanie balíkov a paliet

HIPO je poloautomatický stolový páskovací stroj na PP pásku 5–15 mm. Medzi automatické oblúkové stroje patria HIPO PRO XS, ASTRA a AUTOMA. Paletové páskovacie stroje sú ARCUS (automatický, vertikálny, oblúk 1500 × 2200 mm), HAMMER (automatický, horizontálny) a COMBO (poloautomatický, s mečom 1000 mm).

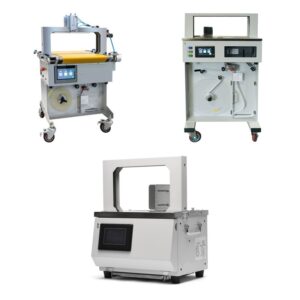

Páskovacie zariadenia ECOBAND-S (12 mm) a ECOBAND-A (20 alebo 30 mm) používajú papierovú alebo OPP pásku na zväzovanie produktov.

Pri poloautomatickom stolovom stroji, ako je HIPO, obsluha manuálne obopne balík páskou a zasunie jej koniec do štrbiny. Stroj potom pásku automaticky napne, zvarí a odstrihne. Tento spôsob sa využíva pri baliacom stole pre rôzne veľkosti balíkov, napríklad v sklade, kde sa pred expedíciou páskujú škatule rôznych rozmerov.

Automatické oblúkové stroje páskujú balík, keď je umiestnený v oblúku. HIPO PRO XS má oblúk 650 × 500 mm a používa PP pásku. ASTRA používa PP pásku 9–12 mm a AUTOMA má oblúk 1000 × 800 mm pre PP pásku 11–12 mm. V praxi stačí vložiť balík do oblúka a stroj cyklus vykoná automaticky. Tento spôsob sa využíva na baliacej linke s rovnakými rozmermi balíkov. Veľkosť oblúka porovnajte s najväčším balíkom.

Paletové páskovacie stroje sú určené na celé palety. ARCUS páskuje palety vertikálne pri prechode cez oblúk 1500 × 2200 mm, používa PET alebo PP pásku 11–12 mm. HAMMER páskuje náklad horizontálne s PET alebo PP páskou 9–15 mm. Poloautomatický COMBO používa PET alebo PP pásku 9–16 mm a pásku pod paletu prevlečie mečom dĺžky 1000 mm. Typ pásky musí zodpovedať stroju: PP páska pre HIPO, HIPO PRO XS, ASTRA a AUTOMA; PET alebo PP pre ARCUS, HAMMER a COMBO.

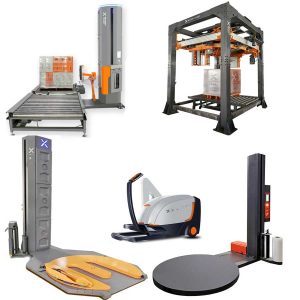

Baliace stroje na ovinovanie paliet

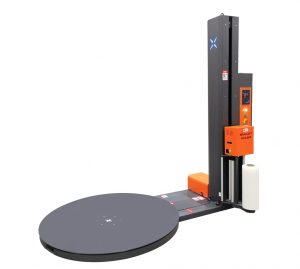

SMARTWRAP X2 PRE-STRETCH je ovinovací stroj s otočným stolom a poháňaným prednapínaním fólie. SMARTWRAP X20 je plne automatický ovinovací stroj s otočným stolom, ktorý sám uchytí a odstrihne fóliu. ROBI-600B je batériový robotický ovinovací stroj na palety od 600 × 600 mm bez horného obmedzenia veľkosti.

Pri stroji s otočným stolom, ako je SMARTWRAP X2 PRE-STRETCH, sa paleta otáča a vozík s fóliou sa pohybuje hore a dole. Zvládne náklady do 2000 kg a výšku ovinutia do 3000 mm, s prednapínaním fólie 250 %. Obsluha pripevní fóliu k palete, spustí cyklus a na konci fóliu odstrihne. Tento spôsob je bežný v skladoch, kde sa palety pripravujú na prepravu a obsluha pracuje pri každej palete.

SMARTWRAP X20 ovinie 30–40 nákladov za hodinu. ROBI-600B obchádza náklad priamo na mieste, takže zvládne aj nadrozmerné palety. Podkategória baliacich strojov na palety zahŕňa aj inline stroj pre dopravníkovú linku, ovinovací stroj s rotačným ramenom a stroje na ovinovanie škatúľ, pričom je k dispozícii tabuľka na ich porovnanie.

Kartóny a etikety: lepiace, zakladače a etiketovacie stroje

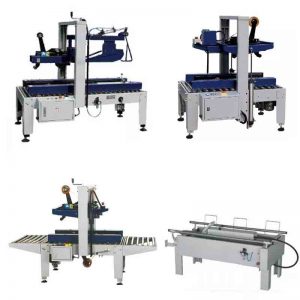

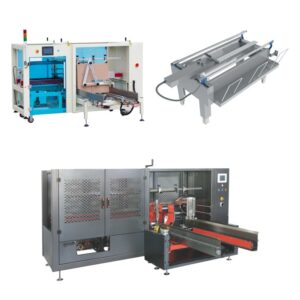

Lepiacé stroje na kartóny FLEX TAPE (poloautomatický) a AUTO&FOLD-5050 (automatický, skladá vrchné chlopne) uzatvárajú kartóny páskou. Zakladač kartónov AUTOBOX10, automatické baliace zariadenie, vytvára kartóny z plochých výsekov a zalepuje ich dno. LOADER UL1790 je dopravník na nakladanie a vykladanie nákladných áut. Etiketovacie stroje A175LB (automatický, 40–120 kusov za minútu) a T160LB (stolový, 30–80 kusov za minútu) aplikujú etikety na rovný vrch škatúľ, táckov a vreciek.

FLEX TAPE je poloautomatický lepiaci stroj, takže obsluha pracuje pri každom kartóne. Uzatvára kartóny páskou šírky 48–72 mm, pričom je možné použiť Kraft alebo BOPP pásku. V baliacom priestore obsluha zloží chlopne kartónu, položí ho na stroj a vedie ho cez stroj, kde sa aplikuje páska.

AUTO&FOLD-5050 je automatický lepiaci stroj, ktorý sám skladá vrchné chlopne a prispôsobuje sa šírke a výške kartónu pomocou pneumatických valcov. Táto funkcia je užitočná na linkách s rôznymi rozmermi kartónov, pretože stroj sa automaticky prispôsobí. Používa pásku šírky 48–60 mm a vyžaduje prívod stlačeného vzduchu. AUTOBOX10 vytvorí 10–15 škatúľ za minútu a tiež potrebuje stlačený vzduch. Pracuje na začiatku baliacej linky a pripravuje prázdne kartóny na plnenie.

Etiketovacie stroje aplikujú samolepiacu etiketu na rovný vrch škatúľ, táckov alebo vreciek. A175LB je na vlastnom ráme s dopravníkom, T160LB pracuje na stole.

Poloautomatické alebo automatické baliace stroje

Baliace stroje môžu byť poloautomatické alebo automatické. Poloautomatický stroj, napríklad HIPO, vyžaduje, aby obsluha prevliekla pásku okolo balíka a spustila každý cyklus. Automatický stroj, ako HIPO PRO XS, má oblúk a po nastavení pracuje sám, páskuje každý balík v oblúku. Poloautomatické stroje sú vhodné pri menších počtoch a častých zmenách balíkov. Automatické modely sú určené na plynulý tok rovnakých balíkov. Výkon závisí od spôsobu práce obsluhy alebo pohybu balíkov na linke.

Pri poloautomatickom stroji je obsluha pri každom kuse. Lepiaci stroj FLEX TAPE vyžaduje, aby obsluha každý kartón správne umiestnila a viedla. Pedálové zváračky fólií, ako ZONE300D a ZONE600F, tiež potrebujú, aby obsluha vložila vrecko a zošliapla pedál pri každom zvarení. Tento spôsob je bežný v baliacich priestoroch s rôznymi veľkosťami balíkov alebo nižšími požiadavkami na výkon.

Automatický stroj pracuje sám po nastavení. AUTOMA a ASTRA páskujú každý balík v oblúku. AUTO&FOLD-5050 uzatvára kartóny rôznych rozmerov automatickým prispôsobením pomocou pneumatických valcov. SMARTWRAP X20 ovinie paletu bez zásahu obsluhy do fólie.

Pri výbere typu stroja spočítajte počet balíkov za hodinu v najvyťaženejšom čase dňa. Práve toto číslo, nie priemer, určuje, ktorý typ stroja zvládne vašu záťaž bez zdržania.

Pri poloautomatickom HIPO musí obsluha prevliecť pásku okolo balíka a stroj zvládne až 3 sekundy na jednu pásku. Naopak, automatický HIPO ULTRA dokáže až 75 pások za minútu a každú pásku spustí tlačidlom, nožným spínačom alebo senzorom na stole.

Pri plánovaní výkonu počítajte počet pások, nie len počet balíkov. Ak každý balík potrebuje dve pásky, počet balíkov za minútu je polovica počtu pások, ktoré stroj zvládne. Automatické stroje vyžadujú, aby balíky prichádzali po jednom s medzerou, aby senzor mohol každý balík rozpoznať. Pri etiketovacích strojoch A175LB a T160LB každý produkt sníma fotobunka pri prechode.

Prívod elektriny a vzduchu

Stroje ARCUS, HAMMER a AUTOSHRINK potrebujú trojfázový prúd 380 V a stlačený vzduch. DOZE600 používa trojfázový prúd 380–415 V. AUTOBOX10 a AUTO&FOLD-5050 vyžadujú stlačený vzduch. Stroje ako COMBO, SMARTWRAP X2 PRE-STRETCH, ZONE300D, ZONE600F, A175LB a T160LB fungujú na jednofázovú zásuvku a nepotrebujú stlačený vzduch. Pred objednaním si overte dostupnosť prívodu na vašom pracovisku.

Ak správna zásuvka nie je k dispozícii, stroj nie je možné bezpečne nainštalovať ani prevádzkovať.

Ak stroj vyžaduje stlačený vzduch, musí byť pred jeho dodaním na mieste nainštalovaný kompresor a vzduchové potrubie.

Pri plánovaní rozmiestnenia stroja zvážte, kadiaľ budú balíky prichádzať a odchádzať a kde bude uložený baliaci materiál. Napríklad pri ovinovacom stroji na palety treba zabezpečiť priestor na nakladanie a vykladanie paliet a fólie by mali byť uložené v blízkosti.

Stlačený vzduch privádzaný do stroja musí byť čistý a suchý. Pri modeli AUTO&FOLD-5050 je potrebné pravidelne vypúšťať vodu z odlučovača vzduchového filtra a do maznice sa pridáva iba pneumatický olej. Pred akoukoľvek prácou na stroji je nutné vypnúť napájanie aj prívod vzduchu.

Kompresor musí byť dimenzovaný na všetky stroje, ktoré sú naň pripojené. Napríklad AUTO&FOLD-5050 potrebuje 6 bar a 100 Nl/min, bočný zvárač A450 vyžaduje 0,5 MPa a AUTOSHRINK pracuje so vzduchom pod 0,3 MPa. Ovinovačky paliet SMARTWRAP X2 PRE-STRETCH a X10 PRE-STRETCH sa musia zapojiť priamo do vlastnej uzemnenej jednofázovej zásuvky 220 V, 10 A, nie cez predlžovací kábel, pretože ten môže poškodiť obvod. Tepelné zváračky potrebujú bežnú jednofázovú zásuvku s oddeleným ochranným vodičom, teda trojvodičovú zásuvku.

Čo ovplyvňuje cenu baliacich strojov

Cena baliacich strojov závisí od toho, či je zariadenie poloautomatické alebo automatické, od jeho výkonu, veľkosti balenia alebo palety, ktorú spracováva, a od voliteľnej výbavy. Prevádzkové náklady určuje použitý baliaci materiál. Cena každého modelu je uvedená na jeho produktovej karte.

Na cenu majú vplyv aj voliteľné doplnky, napríklad váha alebo tlačiareň etikiet pri ovinovačke paliet.

Baliacim materiálom sú páska, pás, fólia, lepiaca páska, etikety a vrecká. Každá produktová karta má tlačidlo Požiadať o ponuku na cenovú ponuku, ktorá môže zahŕňať stroj aj baliaci materiál, a tlačidlo Pridať do dopytu na zoskupenie viacerých produktov do jednej žiadosti.

Prevádzkové náklady baliacich strojov zvyšujú opotrebiteľné diely, s ktorými treba počítať v rozpočte. Pri impulzných zváračkách sa mení PTFE tkanina, vykurovací drôt a prítlačný pásik podľa opotrebenia. Vákuové zváračky používajú silikónový pásik, PTFE tkaninu a olej do čerpadla, ktoré je potrebné pravidelne meniť. Pásové zváračky majú zváracie pásy, ktoré sa opotrebúvajú používaním, a lepiace stroje na kartóny používajú čepele a gumové valčeky, ktoré je nutné vymeniť pri opotrebení.

Niektoré stroje sú nacenené podľa verzie, ktorú si vyberiete na produktovej stránke. Model HIPO PRO je dostupný pre PP pásku 5–6, 8–9 alebo 11–12 mm, takže cena závisí od šírky pásky, ktorú zvolíte. U modelu SMARTWRAP X2 PRE-STRETCH sa cena odvíja od priemeru otočného stola a výšky ovinovania.

Kontrolný zoznam pred objednávkou

Pred objednaním baliacich strojov si overte najmenšie a najväčšie balenie, počet balení za hodinu v najvyťaženejšom čase, priestor a tok materiálu, napájanie a stlačený vzduch, kto bude stroj obsluhovať a aký baliaci materiál použijete. Typ balenia určuje výber stroja: vrecká, kartóny, zväzky alebo palety. Každá podkategória zobrazuje svoje modely a údaje potrebné na porovnanie.

Začnite tým, že si určíte krok, ktorý potrebujete automatizovať: uzatváranie vreciek, uzatváranie kartónov, páskovanie, ovinovanie, etiketovanie alebo presun balení. Napríklad ak potrebujete uzatvárať kartóny a aplikovať etikety, pozrite si lepiace stroje na kartóny a etiketovacie zariadenia.

Zmerajte najmenšie a najväčšie balenie alebo paletu, ktorú spracovávate, a odvážte najťažšie balenie.

Rozhodnite, kto bude stroj obsluhovať a kde sa bude skladovať baliaci materiál. Každá produktová stránka uvádza všetky údaje na porovnanie. Plánovanie týchto detailov pred objednávkou pomáha predísť chybám, napríklad kúpe stroja, ktorý nevyhovuje vašim baleniam alebo priestoru.

Páskovací stroj HIPO dokáže páskovať len balenia, kde každá strana má aspoň 120 mm, a AUTOBOX10 formuje kartóny od dĺžky 200 mm. Ak sú vaše balenia menšie ako tieto limity, tieto stroje ich nespracujú.

Naplánujte smer toku tovaru v linke. Etiketovacie stroje A175LB a T160LB posúvajú produkty zľava doprava, preto musia byť stroje pred nimi aj za nimi nastavené v rovnakom smere. Lepiace stroje na kartóny spracúvajú iba suché, čisté vlnité kartóny, ktoré nie sú zdeformované, a kartóny s plastovým povrchom nemožno lepiť páskou. Na každom spoji v linke skontrolujte pracovnú výšku: AUTO&FOLD-5050 je nastaviteľný od 600 do 850 mm, LINEBOX-03 pracuje vo výške 650 mm a stôl ASTRA je vysoký 800 mm. Výškový rozdiel medzi strojmi môže spôsobiť zaseknutie alebo prevrátenie kartónov.

Otázky k baliacim strojom

Ktorý baliaci stroj uzatvára vrecko a ktorý kartón?

Vrecko uzatvára tepelné zváračka ako ZONE300D alebo ZONE600F, vákuová zváračka alebo pásová zváračka. Kartón uzatvára lepiacou páskou lepiaci stroj na kartóny, napríklad FLEX TAPE alebo AUTO&FOLD-5050.

Potrebujú baliace stroje stlačený vzduch?

Niektoré baliace stroje potrebujú stlačený vzduch, napríklad ARCUS, HAMMER, AUTOSHRINK, AUTOBOX10 a AUTO&FOLD-5050. Iné, ako COMBO, SMARTWRAP X2 PRE-STRETCH, tepelné zváračky a etiketovacie zariadenia, fungujú na jednofázovú zásuvku bez potreby stlačeného vzduchu.

Aký je rozdiel medzi poloautomatickými a automatickými baliacimi strojmi?

Poloautomatické stroje vyžadujú, aby obsluha spustila alebo pomohla pri každom cykle, napríklad podaním pásky alebo priložením fólie. Automatické stroje pracujú samostatne po nastavení a sú vhodné pre plynulý tok rovnakých balení; obsluha ich len zásobuje a sleduje.

Dajú sa baliace stroje spojiť do jednej linky?

Áno, dopravníky umožňujú spojiť baliace stroje do jednej linky. Model LINEBOX-03 kombinuje formovač kartónov, valčekový dopravník a lepiaci stroj na kartóny do jednej baliacej linky.
