Ovíjačka s predpínaním a tlačiarňou SMARTWRAP X2 s váhou, 2000 kg, otočný stôl 1500–2200 mm, výška ovíjania do 3000 mm

SMARTWRAP X2 PRE-STRETCH ovinovací stroj pre-stretch s váhou a tlačiarňou

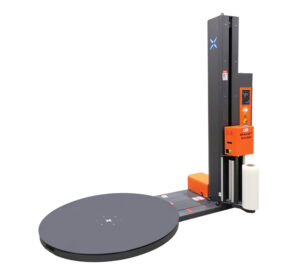

SMARTWRAP X2 PRE-STRETCH je ovinovací stroj pre-stretch s váhou a tlačiarňou: paleta sa položí na otočný stôl vysokozdvižným alebo paletovým vozíkom, stroj náklad odváži a ovije stretch fóliou v jednom cykle, obsluha neobchádza paletu s rolkou fólie.

Stroj je nakonfigurovaný na vaše palety: otočný stôl 1500, 1650, 1800, 2000 alebo 2200 mm a výška ovíjania 2200, 2600 alebo 3000 mm. Každá verzia unesie do 2000 kg a ovije až 30 paliet za hodinu. Stĺp má pri výške ovíjania 2200 mm iba 2000 mm, takže stroj sa zmestí aj pod nízky strop.

Fólia sa napína ešte pred ovíjaním nákladu: poháňané predpínanie fólie 250 % (až 350 %) znamená, že jeden meter fólie pokryje dva a pol metra palety, rolka vydrží dlhšie a fólia drží náklad rovnomerne napnutý.

Vstavaná váha váži náklad počas ovíjania, takže nie je potrebná samostatná vážiaca stanica. Tlačiareň etikiet vytlačí hmotnosť priamo na etiketu, takže paleta odchádza zo stroja odvážená, ovinutá a označená v jednom cykle.

Kde sa SMARTWRAP X2 PRE-STRETCH používa

SMARTWRAP X2 PRE-STRETCH sa používa v skladoch, distribučných centrách, logistických uzloch a výrobných prevádzkach, kde sa paletizujú hotové výrobky na expedíciu. Je vhodný pre prevádzky, ktoré potrebujú zabezpečiť, odvážiť a označiť palety v jednom kroku. Typickými používateľmi sú potravinárske a nápojové závody expedujúce veľké zásoby, výrobcovia stavebných materiálov a chemikálií zasielajúci ťažké palety a logistickí poskytovatelia, ktorí musia každú zásielku evidovať podľa hmotnosti. Stroj je obzvlášť užitočný tam, kde je potrebné palety pred odchodom zo skladu odvážiť a označiť alebo kde sú potrebné presné údaje o zásielke pre prepravné doklady.

Stroj sa zaraďuje do baliacej linky ako posledná stanica pred expedíciou. Zabudovaná váha a tlačiareň sa používajú tam, kde je potrebné zaznamenať a označiť hmotnosť pre dopravcov alebo skladové systémy.

Technické parametre

Čo ovinovací stroj robí pre vašu expedíciu

• Váženie a ovíjanie v jednom cykle. Váha je pod otočným stolom, takže paleta sa váži priamo tam, kde sa ovíja, bez mostovej váhy a druhého manipulovania.
• Fólia, ktorá vydrží viac. Poháňané predpínanie fólie 250 % (až 350 %) znamená menej roliek na paletu a ovíjanie, ktoré drží.
• Hmotnosť je vytlačená na etikete. Etiketa ide priamo na paletu, čo požaduje dopravca alebo sklad.
• Prispôsobené vašim paletám. Päť priemerov otočného stola a tri výšky ovíjania, stroj sa objednáva podľa skutočného nákladu.
• Nastavené raz, opakovateľné kýmkoľvek. Šesť programov na dotykovom displeji a spustenie jedným tlačidlom, takže každá zmena ovíja rovnako.
• Pozná výšku nákladu. Fotobunka SICK rozpozná vrch palety, takže fólia sa neovíja do vzduchu nad ňou.

Úlohy obsluhy a pracovný postup na SMARTWRAP X2 PRE-STRETCH

Obsluha by mala skontrolovať správne navlečenie fólie, čistotu váhy a či je v tlačiarni etikiet vložený kotúč etikiet.

Otočný stôl, vozík fólie a ovládanie

• Otočný stôl 1500, 1650, 1800, 2000 alebo 2200 mm
• Výška ovíjania 2200, 2600 alebo 3000 mm
• Maximálny náklad 2000 kg, otočný stôl vysoký 81 mm
• Vstavaná váha a tlačiareň etikiet
• Poháňané predpínanie fólie 250 % (max 350 %)
• Stretch fólia 500 mm široká, 14 mikrónov, na dutinke 76 mm
• Otočný stôl 0–12 ot./min a vozík fólie 0–5,9 m/min, oboje nastaviteľné
• Až 30 paliet za hodinu
• Dotykový displej, 6 programov, spustenie jedným tlačidlom
• Fotobunka SICK (Nemecko) na výšku
• Stĺp z hliníkového profilu a ocele s dvojitým reťazovým zdvihom
• Mäkký rozbeh a zastavenie, núdzové zastavenie, ochrana proti pritlačeniu a pádu pod vozíkom
• Trojfarebné LED svetlo a návrat do východiskovej polohy po každom cykle
• 220 V, 50/60 Hz, jednofázové, 10 A, 1,5 kW; hlučnosť 75 dB

Ako používať SMARTWRAP X2 PRE-STRETCH ovinovací stroj pre-stretch s váhou a tlačiarňou

1. Nasaďte rolku stretch fólie širokú 500 mm na vozík fólie a prevlečte fóliu medzi valčeky.
2. Zapnite stroj a vyberte jeden zo šiestich programov na dotykovom displeji, alebo nastavte rýchlosť otočného stola, rýchlosť vozíka fólie a počet ovinutí hore a dole pre tento náklad.
3. Navožte paletu na otočný stôl vysokozdvižným alebo paletovým vozíkom a pripevnite koniec fólie k nákladu.
4. Stlačte štart. Stroj odváži náklad, otočí paletu a ovije ju odspodu po vrch a späť podľa programu.
5. Na konci cyklu odstrihnite fóliu a zložte paletu. Hmotnosť je vytlačená na etikete.

Nastavenie a údržba

• Programy. Na dotykovom displeji je uložených šesť programov: počet ovinutí dole a hore, rýchlosť otočného stola a rýchlosť vozíka fólie pre každý typ nákladu.
• Napnutie fólie. Nastavte podľa nákladu: dostatočne vysoko, aby držal paletu pohromade, ale nie tak, aby rozdrvil obsah.
• Fólia. Stretch fólia 500 mm široká a 14 mikrónov hrubá na dutinke 76 mm. Hrubšia fólia drží viac, tenšia je lacnejšia na paletu, stroj zvládne obe.
• Váha. Váha je súčasťou stroja a nepotrebuje samostatné pracovisko; občas ju skontrolujte s overenou hmotnosťou.
• Údržba. Pred akoukoľvek prácou stroj vypnite. Udržujte otočný stôl a valčeky čisté od fólie a prachu, pravidelne kontrolujte reťaz stĺpa a bezpečnostné prvky.

Pred objednaním ovinovacieho stroja

Cena na tejto stránke závisí od otočného stola a výšky ovíjania, preto ich vyberte pred objednaním. O niekoľkých detailoch rozhoduje, ktorá verzia sa hodí pre vašu expedíciu: skontrolujte ich, alebo nám ich pošlite a prejdeme ich s vami.

• Veľkosť palety. Otočný stôl je 1500, 1650, 1800, 2000 alebo 2200 mm. Musí uniesť celú paletu vrátane presahujúcich častí.
• Výška nákladu. Výška ovíjania 2200, 2600 alebo 3000 mm; stĺp je vysoký 2000, 2400 alebo 2800 mm, takže vyššie ovíjanie potrebuje aj vyšší strop.
• Hmotnosť. Do 2000 kg na paletu. Váha váži náklad počas cyklu a tlačiareň vytlačí hmotnosť na etiketu.
• Napájanie. 220 V, 50/60 Hz, jednofázové, 10 A, 1,5 kW. Bežná zásuvka, bez stlačeného vzduchu.
• Priestor. S otočným stolom 1500 mm a stĺpom 2000 mm má stroj rozmery 2444 × 1500 × 2100 mm a hmotnosť 550 kg. Dĺžka je otočný stôl plus 944 mm, šírka je samotný stôl a výška je stĺp plus 100 mm, takže väčší stôl potrebuje dlhšie a širšie miesto. Nechajte okolo miesto na vysokozdvižný alebo paletový vozík.
