T160LB etiketovačka na ploché obaly, 30–80 ks/min, etikety do 160 mm

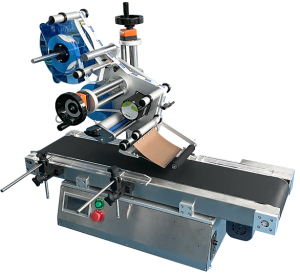

T160LB etiketovačka na ploché obaly na stole

T160LB je etiketovačka na ploché obaly určená na rovné povrchy. Stojí na stole, zaberá 1100 × 1000 mm a zvládne to, čo dvaja ľudia s kotúčom etikiet. Vždy na rovnaké miesto na každom kuse.

Etiketu je 30 až 80 kusov za minútu a drží etiketu s presnosťou ±1 mm. Produkt detekuje fotobunka, etiketa sa odlepí z podkladového papiera a valček ju pritlačí.

Kotúč etikiet nasaďte na podávač, podkladový papier veďte cez odlepovaciu hranu k navíjaču a brzdu nastavte tak, aby pás zostal napnutý; voľný pás spôsobí, že etiketa dopadne nakrivo. Výšku hlavy nastavte na výšku produktu, aby sa etiketa kládla naplocho a neťahala po povrchu.

Polohu etikety určuje oneskorenie medzi fotobunkou a hlavou. Meňte ho v malých krokoch a kontrolujte na reálnom produkte. Produkt musí ísť po vodiacich lištách rovnobežne s pásom etikiet, inak sa etiketa nalepí vždy šikmo. Zvyšky papiera odstraňujte a šošovku snímača čistite jemne štetcom; nikdy nepoužívajte kyslé čističe ani nič, čo by mohlo poškriabať. Stroj potrebuje izbovú teplotu, nie vlhko ani výpary. Oceľové časti ošetrite proti korózii a poistku vymeňte, keď zostarne.

Etikety môžu byť 6 až 250 mm dlhé a 20 až 160 mm široké, produkty 40 až 300 mm dlhé, 40 až 200 mm široké a 0,2 až 100 mm vysoké. Kotúč etikiet môže mať až 260 mm priemer na jadre minimálne 75 mm.

Pásový dopravník aj hlava etikety sú poháňané krokovým motorom a hlava sa nastavuje hore-dole a spredu-dozadu. Stroj odoberá približne 765 W zo zásuvky 110 V alebo 220 V.

Technické parametre

T160LB etiketovačka na ploché obaly vo videu

▶

Čo mení malá etiketovačka

• Rovnaké miesto pri každom kuse. ±1 mm namiesto od oka, čo je prvé, čo si zákazník všimne, keď je škatuľa na regáli.
• Zmestí sa na stôl. 1100 × 1000 × 800 mm, takže sa zmestí do baliacej miestnosti bez prestavby linky.
• 30 až 80 kusov za minútu. 1800 až 4800 za hodinu, čo je viac, ako zvládne človek ručne za celý deň.
• Dlhé produkty. Až 300 mm dlhé, čo je o 50 mm viac ako zvládne väčšia A175LB.
• Veľké kotúče. Až 260 mm priemer na jadre minimálne 75 mm, takže stroj pracuje dlhšie medzi výmenami kotúča.
• Bežná zásuvka. Približne 765 W pri 110 V alebo 220 V. Nie je potrebný stlačený vzduch.

Vybavenie

• Stolová etiketovačka na ploché obaly, model TFLB160
• Rýchlosť etiketovania 30–80 ks/min
• Presnosť etiketovania ±1 mm
• Veľkosť etikiet 6–250 mm dĺžka, 20–160 mm šírka
• Veľkosť produktu 40–300 × 40–200 × 0,2–100 mm
• Kotúč etikiet do 260 mm priemeru, jadro minimálne 75 mm
• Pohon krokovým motorom
• Smer pohybu zľava doprava
• Hlava etikety nastaviteľná vertikálne a spredu-dozadu
• Napájanie 110 V alebo 220 V, 50–60 Hz, približne 765 W
• Stroj 1100 × 1000 × 800 mm, 130 kg
• 12-mesačná záruka

Ako sa etiketa aplikuje

1. Nasaďte kotúč etikiet na podávač, veďte podkladový papier cez odlepovaciu hranu k navíjaču a nastavte brzdu, aby pás zostal napnutý.
2. Nastavte výšku a pozíciu hlavy etikety spredu-dozadu a nastavte polohu etikety na paneli.
3. Ukladajte produkty na pásový dopravník pozdĺž vodiacich líšt, jeden za druhým.
4. Fotobunka detekuje produkt, mechanizmus podá etiketu a odlepovacia hrana ju odovzdá.
5. Valček etiketu pritlačí a produkt opúšťa stroj s nalepenou etiketou.

Nastavenie a údržba

• Poloha etikety. Oneskorenie medzi fotobunkou a hlavou určuje, kde etiketa dopadne. Meníte v malých krokoch a kontrolujete na reálnom produkte.
• Napnutie pásu. Brzda a vodiace valčeky udržujú podkladový papier napnutý. Voľný pás spôsobuje, že etiketa dopadne nakrivo.
• Výška hlavy. Nastavte na výšku produktu, aby sa etiketa kládla naplocho, nie ťahala po povrchu.
• Vodiace lišty produktu. Produkt musí ísť rovnobežne s pásom etikiet, inak etiketa pôjde vždy šikmo.
• Čistenie. Odstraňujte zvyšky papiera, valčeky a elektrickú skrinku čistite alkoholom alebo neutrálnym čistiacim prostriedkom, šošovku snímača jemne štetcom. Nikdy nepoužívajte kyslé čističe ani nič, čo by mohlo poškriabať.
• Pravidelné kontroly. Vymeňte poistku pri starnutí a oceľové časti ošetrite proti korózii. Stroj potrebuje izbovú teplotu, nie vlhko ani výpary.

Pred objednávkou

Cena je na tejto stránke. Etiketovačka na ploché obaly sa kupuje podľa produktu a etikety, preto pred objednávkou skontrolujte:

• Veľkosť produktu. 40–300 mm dĺžka, 40–200 mm šírka a 0,2–100 mm výška, s rovným horným povrchom.
• Veľkosť etikety. 6–250 mm dĺžka a 20–160 mm šírka. Pre etiketu do 175 mm šírky použite A175LB.
• Výkon. 30–80 kusov za minútu, teda 1800 až 4800 za hodinu. Pre rýchlejšiu linku A175LB etiketuje 40 až 120 za minútu.
• Stôl. 1100 × 1000 × 800 mm a 130 kg, stôl musí uniesť a stáť pevne.
• Veľkosť kotúča. Do 260 mm priemeru na jadre minimálne 75 mm. Objednajte etikety na mieru.
• Doručenie. Stroj cestuje v debne 126 × 92 × 74 cm, hrubá hmotnosť 150 kg.
