SMITH samonakladací vysokozdvižný vozík 500kg 1500mm

SMITH Samozdvižný elektrický zakladač 500kg 1500mm

Samozdvižný elektrický zakladač je vhodný na nakladanie a vykladanie a manipuláciu s tovarom na paletách a dokáže sa spolu s tovarom prepravovať hore a dole do vozidiel. Vyznačuje sa malými rozmermi, plynulou prevádzkou, vynikajúcim výkonom a pohodlným používaním. Automatický stúpací vysokozdvižný vozík sa skladá zo zdvíhacieho valca, komponentov vnútorného a vonkajšieho stĺpa rámu stožiara, rámu, pohyblivého sedla stožiara, zdvíhacích vidlíc a rukoväte napájania a ďalších elektrických komponentov.

SMITH samozdvižný elektrický zakladač je všestranné a efektívne logistické zariadenie navrhnuté tak, aby uľahčilo a zvýšilo bezpečnosť úloh pri manipulácii s materiálom. S maximálnou nosnosťou 500kg a zdvíhacou výškou 1500mm je tento zakladač ideálny pre dodávky a rozvozové nákladné autá. Jednou z kľúčových vlastností SMITH samozdvižného elektrického zakladača je jeho samozdvižný mechanizmus. To znamená, že zakladač sa dokáže sám zdvihnúť v dodávke alebo nákladnom aute. Samozdvižný mechanizmus zároveň robí zakladač SMITH ergonomickejším a používateľsky prívetivejším. Rozvozový personál už nemusí namáhať chrbát ani ruky pri zdvíhaní ťažkých bremien, čo môže znížiť riziko pracovných úrazov a zvýšiť produktivitu.

Okrem toho kompaktný dizajn zakladača a malý polomer otáčania uľahčujú manévrovanie v stiesnených priestoroch, ako sú úzke uličky alebo preplnené skladové priestory. Ďalšou výhodou SMITH samozdvižného elektrického zakladača je jeho odolnosť a spoľahlivosť. Zakladač je vyrobený z vysokokvalitných materiálov, ako je oceľ a hliník, ktoré odolajú intenzívnemu používaniu a náročným podmienkam. Hydraulický systém je tiež navrhnutý ako bezúdržbový, čo znamená, že sa obsluha môže sústrediť na svoju prácu bez obáv z prestojov alebo opráv. Z hľadiska bezpečnosti je SMITH samozdvižný elektrický zakladač vybavený viacerými prvkami na ochranu obsluhy aj nákladu.



Aplikácie samonakladacieho paletového vozíka

Samonakladací paletový zakladač je vhodný pre rôzne rozvozové nákladné autá a dodávky vrátane kombi vozidiel, nákladných áut a kontajnerových prívesov.



Rozmery a kľúčové vlastnosti samonakladacieho elektrického zakladača SMITH

• Celková dĺžka: 1555mm
• Celková šírka: 790mm
• Celková výška: 1817mm
• Min. polomer otáčania: 1120mm
• Rozmer vidlíc:540*1150mm
• Riadiaca jednotka Curtis
• Batéria(2*12V/75AH)
• Externá nabíjačka(24V/10A)
• Čas nabíjania: 7-8hours
• Pracovný čas: 50 pracovných cyklov (nakládka a vykládka s nákladom sa počíta ako 1 cyklus)



Video SMITH samozdvižného elektrického zakladača

▶



Kľúčové vlastnosti samozdvižného elektrického zakladača SMITH

• Dvojokruhový systém riadenia oleja:
  Elektrický zakladač obsahuje dvojokruhový systém riadenia oleja, ktorý umožňuje presné ovládanie pohybov. Obojsmerný pohyb piestnice valca je kľúčovou vlastnosťou, ktorá zabezpečuje prispôsobivosť v rôznych prevádzkových scenároch.
• Nezávislý vnútorný rám stožiara:
  Autonómia vnútorného rámu stožiara je výraznou vlastnosťou. Je priamo prepojený so skrutkou vidlíc a jeho vertikálny pohyb eliminuje potrebu presunov cez valčekovú dosku, čím zjednodušuje proces zdvíhania.
• Pohyblivé sedlo stožiara:
  Sedlo stožiara, navrhnuté na relatívny pohyb pri zdvíhaní stojana alebo nosných vidlíc, sa vysunie, keď tovar dosiahne výšku platformy. Tento plynulý cyklus zvyšuje prevádzkovú efektivitu.



Vlastnosti samozdvižného elektrického zakladača SMITH

1. Všestranná funkčnosť: Integruje prepravu, zakladanie a stúpacie schopnosti pre multifunkčné riešenie manipulácie s materiálom.
2. Efektívna nakládka a vykládka: Dokáže vystúpiť do ložného priestoru, čím je cenným pomocníkom pre vodičov áut a nákladných vozidiel pri manipulácii s nákladom.
3. Ľahká a používateľsky prívetivá konštrukcia: Navrhnuté pre jednoduchú obsluhu vďaka ľahkej konštrukcii, ktorá zabezpečuje komfortný používateľský zážitok.
4. Zlepšená manévrovateľnosť: Vybavené podpornými nohami s výkyvným vodiacim kolieskom, ktoré uľahčuje plynulé zatláčanie zariadenia do ložného priestoru. Okrem toho využíva dvojité prepojenie valca na plynulé uzamykanie a zdvíhacie pohyby v striedavej postupnosti.



Špecifikácie SMITH samozdvižného elektrického zakladača 500kg 1500mm

Model	SXCDS0515
Nosnosť	500	Q(Kg)
Ťažisko nákladu	400	C(mm)
Typ zdvihu	Elektrický
Typ obsluhy	Peší (Walkie)
Materiál	Nylon/PU
Rázvor	850	y(mm)
Predný rozchod kolies	380	W1(mm)
Zadný rozchod kolies	672	b10(mm)
Počet riadiacich/nosných/vyvažovacích kolies	2/2/6
Rozmer nosného kolesa	Φ80×50	mm
Rozmer riadiaceho kolesa	Φ100×45	mm
Rozmer vyvažovacieho kolesa	Φ40×30	mm
Rozmer pomocného kolesa	Φ30×30	mm
Min. výška vidlíc	90	mm
Max. výška vidlíc	1300	h3(mm)
Vonkajšia šírka vidlíc	540	W3(mm)
Vnútorná šírka vidlíc	220	mm
Dĺžka vidlíc	1150	L(mm)
Rozmer jednej vidlice	160X60	e/s(mm)
Celková dĺžka	1555	L1(mm)
Celková šírka	790	W(mm)
Celková výška	1817	H1(mm)
Celková výška (po zdvihnutí stožiara)	3070	H4(mm)
Min. polomer otáčania	1120	Wa(mm)
Rýchlosť zdvihu (s nákladom/bez nákladu)	70/100	mm/s
Rýchlosť spúšťania (s nákladom/bez nákladu)	100/80	mm/s
Zdvíhací motor	12/0.8	Kw
Kapacita batérie	12/33	V/Ah
Hmotnosť batérie	10	Kg
Čistá hmotnosť	235	Kg



Zdvíhacia krivka samonakladacieho paletového vozíka SMITH:



Výhody samonakladacieho paletového vozíka SMITH:

1. Všestranné logistické zariadenie:
   • Kombinuje funkcie zakladača a zadného zdvíhacieho čela (taillift) pre efektívnu manipuláciu s materiálom.
2. Precízne spracovanie:
   • Obsahuje kľúčové komponenty, ako je zdvíhací mechanizmus, robustný rám a rukoväť CURTIS.
3. Kompaktné a efektívne:
   • Kompaktné rozmery, plynulá prevádzka a vynikajúci výkon pre rôzne potreby manipulácie.
4. Samozdvižný mechanizmus:
   • Jedinečná schopnosť samozdvihu zlepšuje ergonómiu a používateľskú prívetivosť.
5. Ideálne pre dodávky a nákladné autá:
   • Maximálna nosnosť 500kg a zdvíhacia výška 1500mm vyhovuje rozvozovým vozidlám.
6. Manévrovateľnosť v stiesnených priestoroch:
   • Kompaktný dizajn a malý polomer otáčania pre jednoduchý pohyb v obmedzených priestoroch.
7. Odolná a spoľahlivá konštrukcia:
   • Vyrobené z vysokokvalitných materiálov, ako je oceľ a hliník, pre dlhú životnosť.
8. Bezúdržbový hydraulický systém:
   • Navrhnutý na minimalizáciu prestojov a opráv, aby sa obsluha mohla sústrediť na úlohy.
9. Dvojokruhový systém riadenia oleja:
   • Poskytuje presné ovládanie pohybov vďaka obojsmernej piestnici valca.



Rozmery SMITH samozdvižného elektrického zakladača 500kg 1500mm



Ako funguje SMITH samozdvižný elektrický zakladač?

Postup nakládky a vykládky nákladu pre samozdvižný paletový vozík:

Pred prevádzkou:

• Uistite sa, že hmotnosť nákladu neprekračuje nosnosť samozdvižného paletového vozíka
• Vložte vidlice vysokozdvižného vozíka do priestoru pod paletu a nastavte ich tak, aby bol náklad vycentrovaný v rámci ťažiska nákladu
• Stlačte horné tlačidlo (vpravo), aby ste náklad mierne zdvihli, potom tlačidlo uvoľnite a potiahnite vysokozdvižný vozík
• Uistite sa, že stĺp stožiara vysokozdvižného vozíka je do 80mm od okraja ložného priestoru a vyhnite sa doplnkovým častiam ložného priestoru.



Nakladanie tovaru do vozidla:

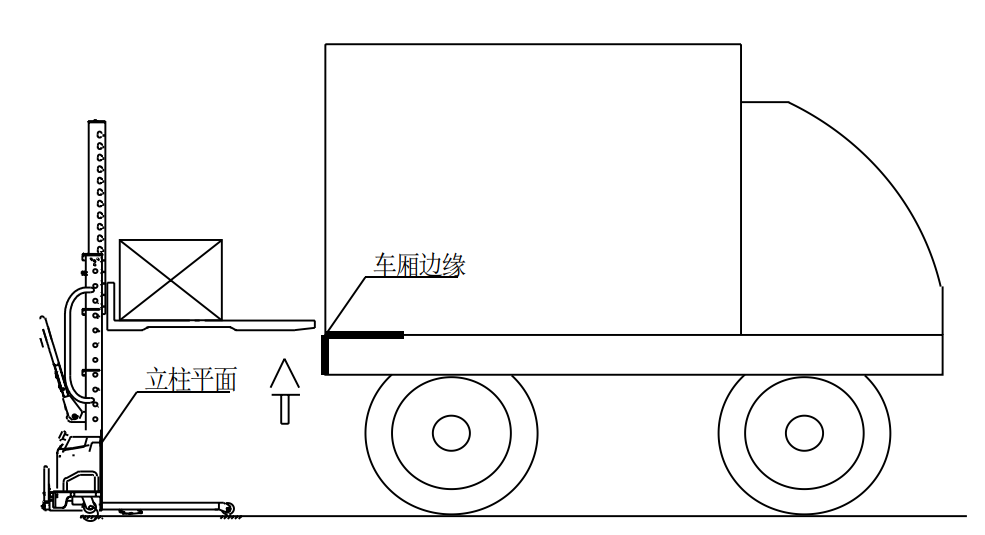

a. Priblíženie k vozidlu:

• Umiestnite samozdvižný paletový vozík na bok rozvozového vozidla
• Uistite sa, že špička nosných vidlíc je aspoň 10cm od vozidla

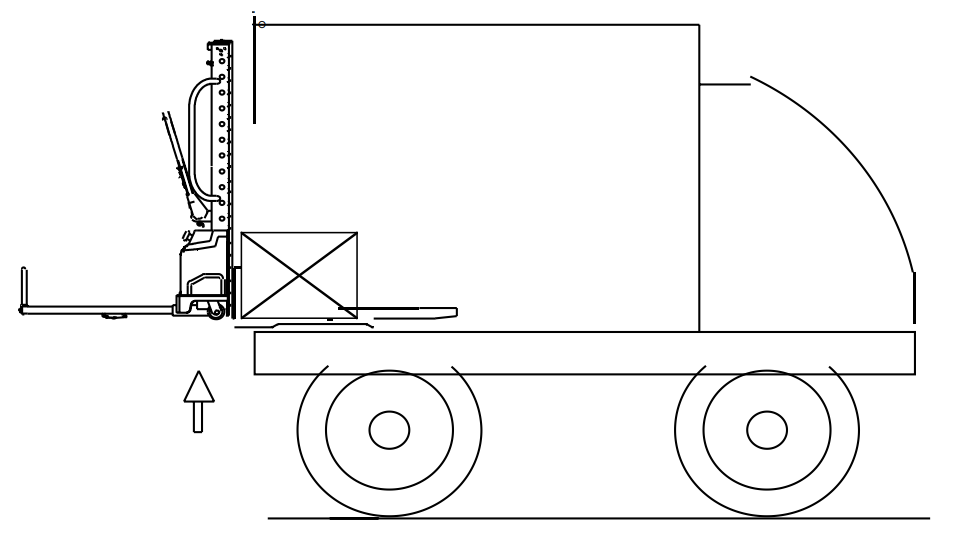

• Stlačte tlačidlo zdvihu na zdvihnutie nákladu

b. Umiestnenie tovaru do ložného priestoru:

• Po zdvihnutí tovaru mierne nad platformu vozidla uvoľnite tlačidlo zdvihu.
• Pomaly zatlačte samozdvižný paletový vozík do vozidla.

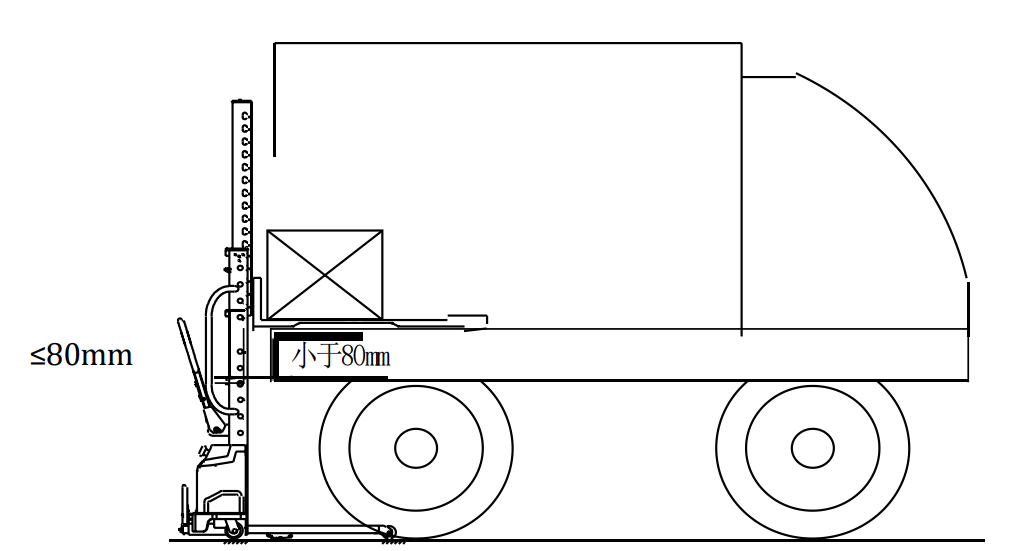

• Uistite sa, že stĺp stožiara vysokozdvižného vozíka je do 80mm od okraja ložného priestoru a vyhnite sa doplnkovým častiam ložného priestoru.





c. Vytiahnutie platformy:

• Stlačte tlačidlo spúšťania, aby ste znížili vidlice na platformu vozidla

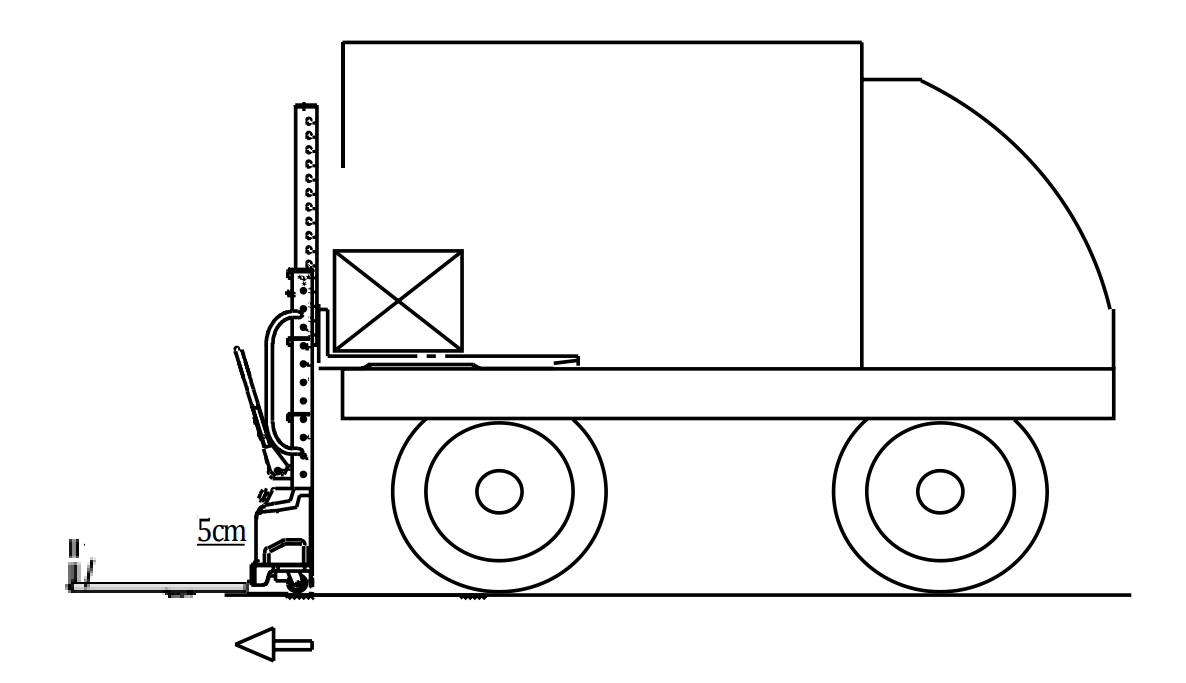

• Zdvihnite stojan, kým nebude sedlo stožiara viac ako 5cm nad zemou
• Podržte zakladač a vytiahnite platformu na zakladači späť až na doraz



d. Zdvih rámu a sedla stožiara:

• Jednou rukou držte rám
• Stlačte tlačidlo spúšťania, aby ste zdvihli rám a platformu zakladača



e. Vstup platformy a kolies:

• Keď rám dosiahne horný dorazový bod, uvoľnite tlačidlo spúšťania
• Zatlačte platformu tak, aby vodiace koliesko vošlo do vozidla

f. Zatlačte elektrický zakladač do vozidla:

• Stlačte tlačidlo zdvihu, aby ste tovar mierne zdvihli

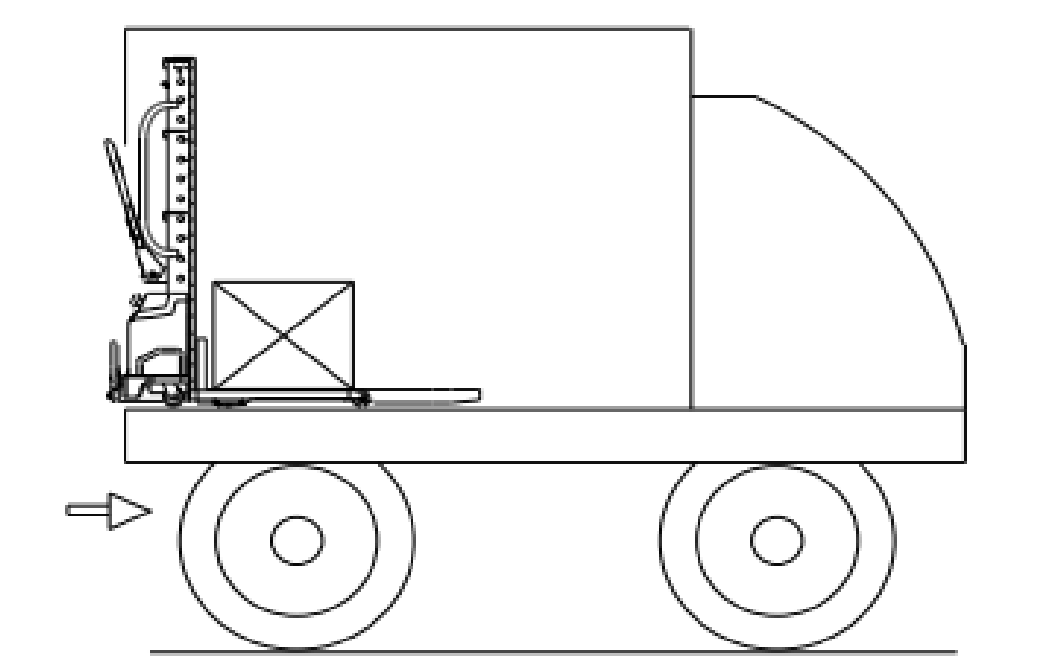

• Zatlačte stojan tak, aby univerzálne koliesko vošlo do interiéru vozidla



g. Parkovanie a záverečné kroky:

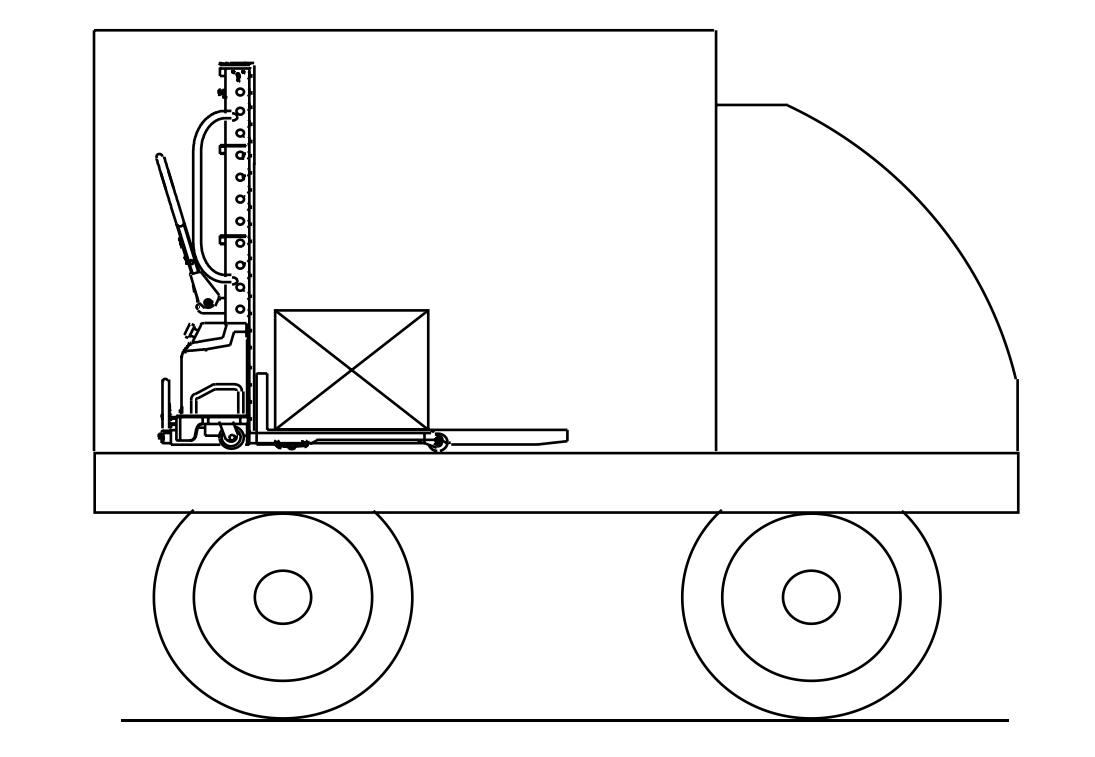

• Stlačte tlačidlo spúšťania, aby ste spustili vidlice na platformu vozidla



Pokyny na výjazd z ložného priestoru a obsluhu zakladača:

Pred výjazdom:

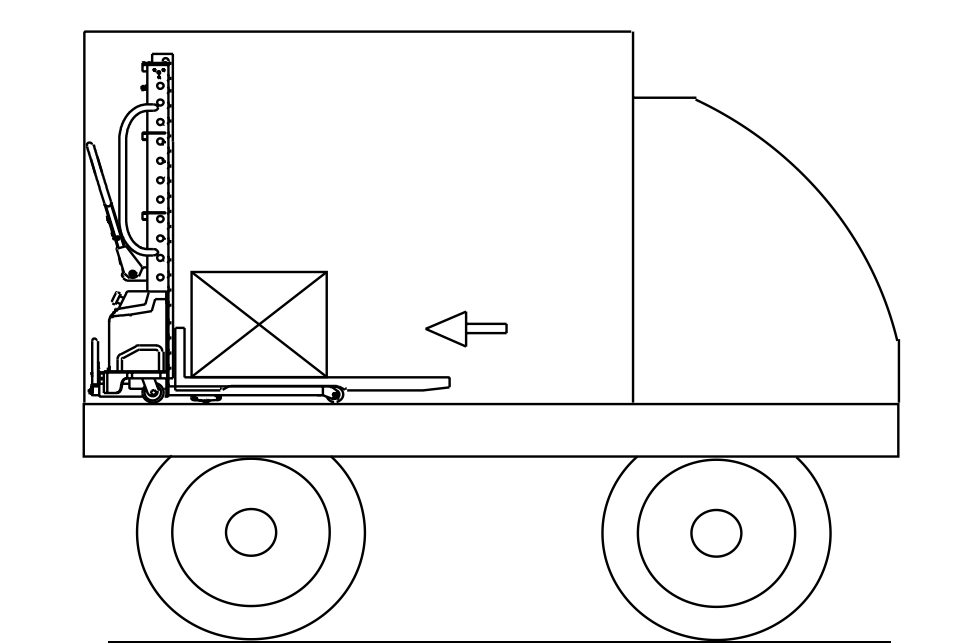

a. Umiestnenie vysokozdvižného vozíka:

• Stlačte tlačidlo zdvihu, aby ste zdvihli vidlice k okraju auta

Výjazd z ložného priestoru:

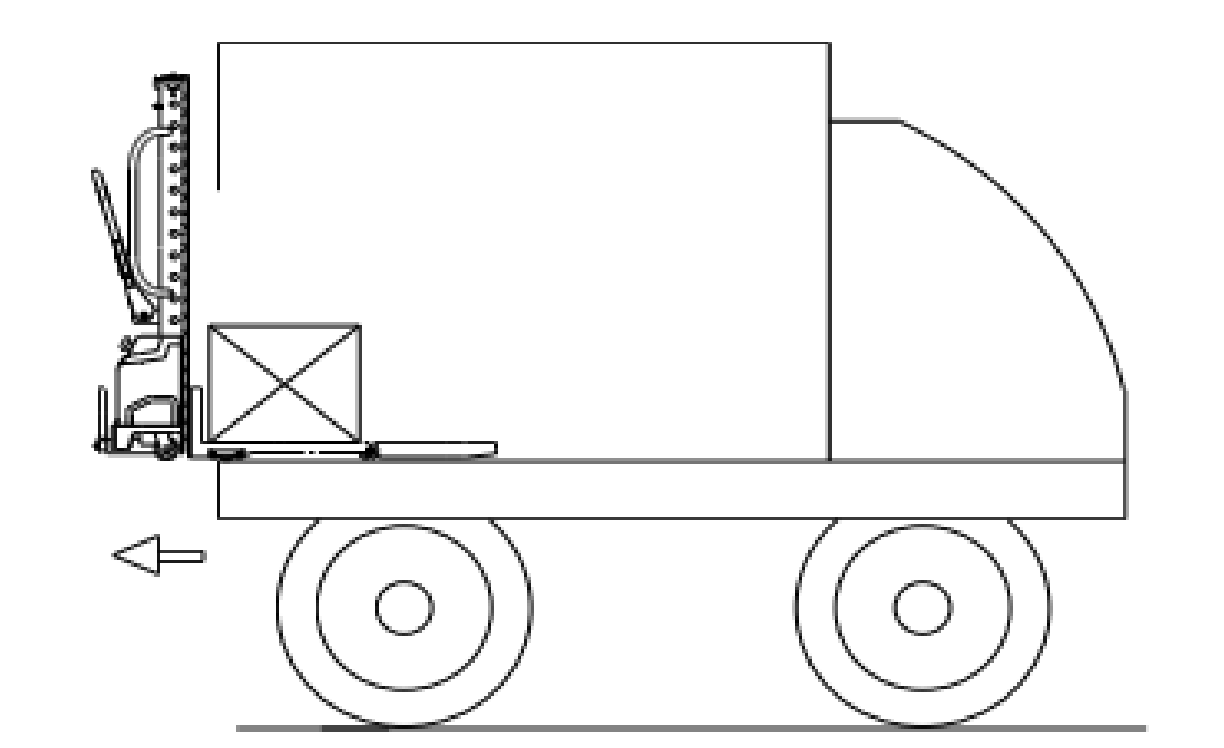

b. Pohyb vysokozdvižného vozíka:

• Pomaly presúvajte vysokozdvižný vozík smerom k výstupu z vozidla
• Stlačte tlačidlo spúšťania, aby ste spustili vidlice na platformu

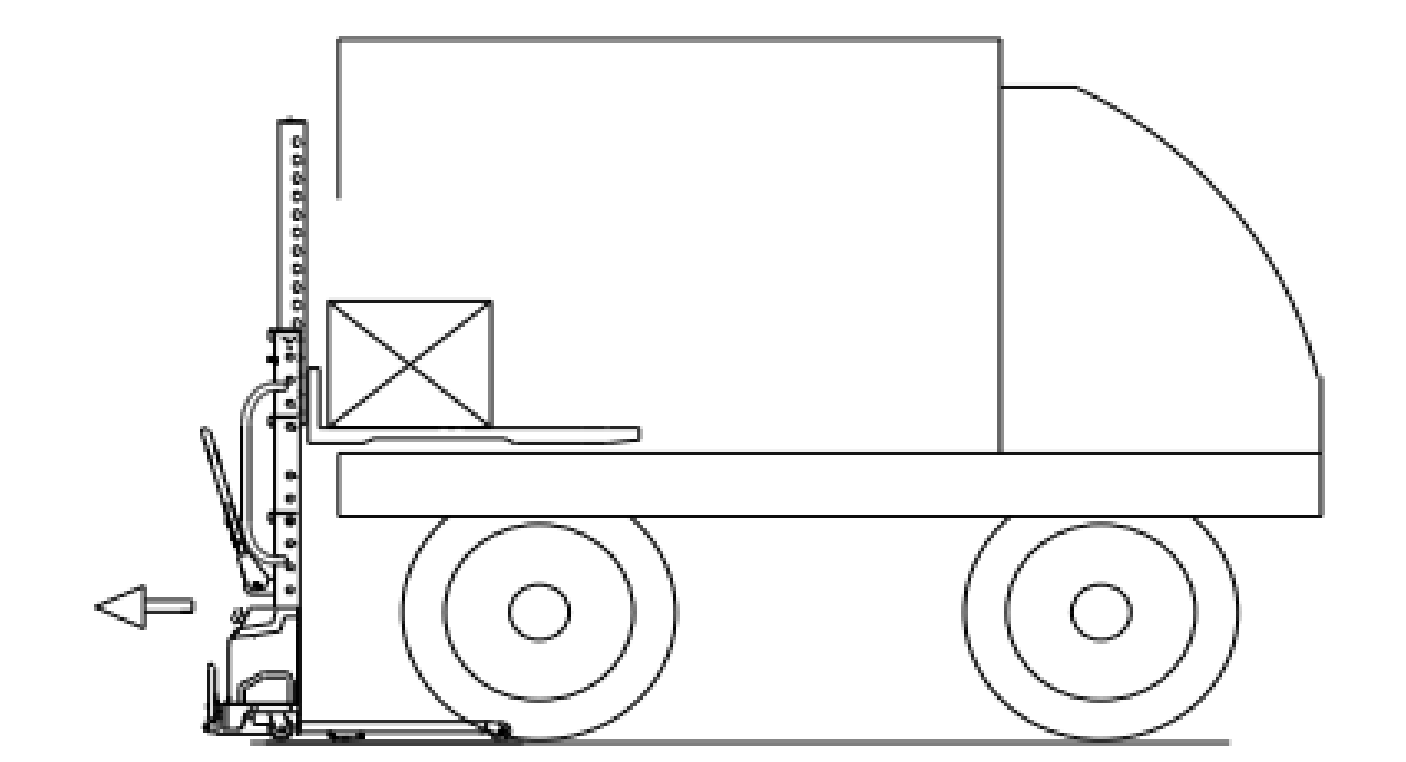

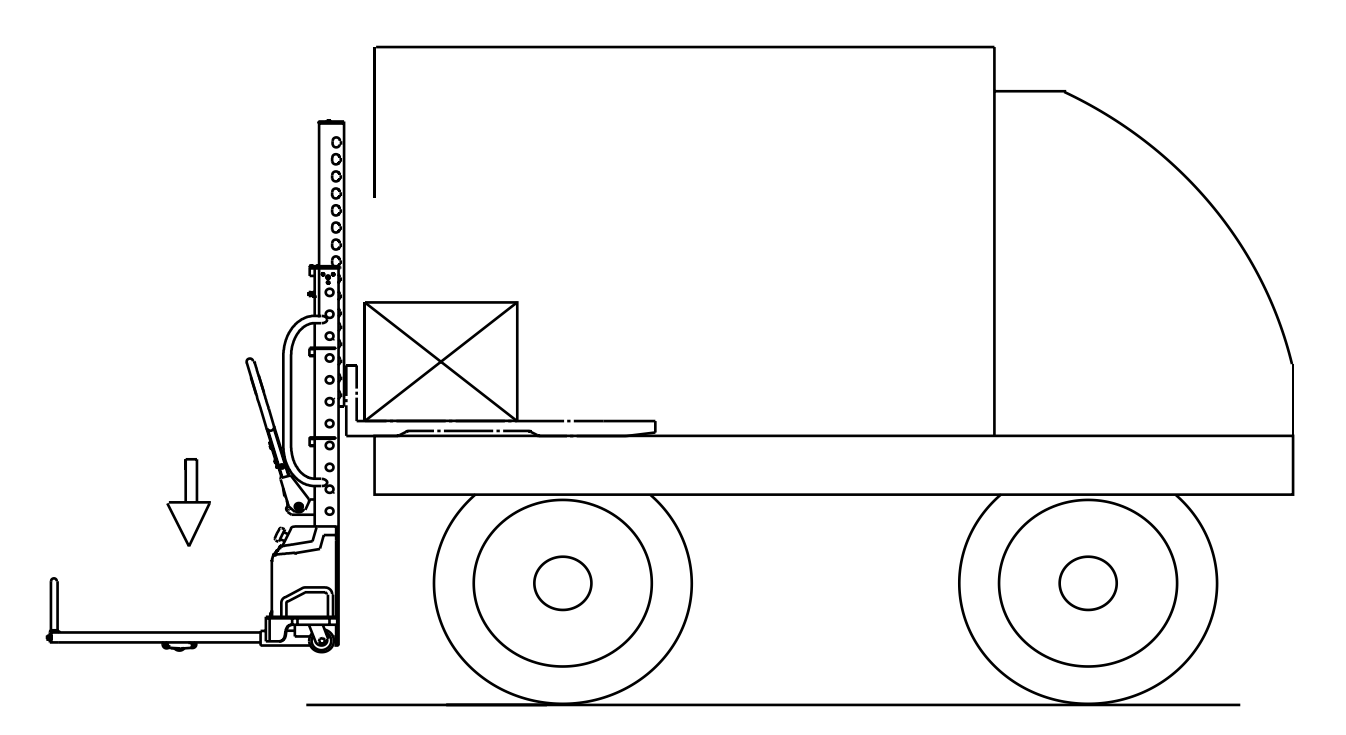

c. Spúšťanie stojana:

• Podoprite rám a vysuňte platformu zakladača, pričom ju umiestnite spredu dozadu
• Stlačte tlačidlo zdvihu, aby ste spustili rám



d. Zatlačenie sedla stožiara do zadnej polohy:

• Keď je rám viac ako 5 cm nad zemou, uvoľnite brzdu a zatlačte platformu dopredu



Výjazd z ložného priestoru a záverečné kroky:

e. Opustenie ložného priestoru:

• Stlačte tlačidlo zdvihu, aby ste spustili stojan a sedlo stožiara na zem
• Mierne zdvihnite nosné vidlice
• Presuňte vysokozdvižný vozík tak, aby opustil rozvozové vozidlo

Poznámka:

• Pred pohybom zakladača vždy skontrolujte, či je priestor bez prekážok
• Dodržiavajte všetky bezpečnostné pokyny uvedené v návode výrobcu



Samonakladací paletový vozík

SMITH, ktorý sa odlišuje od bežného zakladača alebo zadného zdvíhacieho čela, predstavuje pozoruhodný pokrok v zdvíhacej technike. Spája prirodzené výhody oboch a toto inovatívne zariadenie poskytuje komplexné riešenie, ktoré prináša nielen výrazné úspory nákladov, ale aj vyššiu prevádzkovú efektivitu. Integrovaný dizajn odstraňuje potrebu ďalšieho zdvíhacieho zariadenia, výrazne zjednodušuje proces nakladania a najmä eliminuje potrebu dvojitej manipulácie s paletami. SMITH, známy svojím používateľsky prívetivým ovládaním, nielen zrýchľuje operácie, ale aj znižuje fyzickú záťaž a únavu personálu, čím výrazne znižuje pravdepodobnosť pracovných úrazov, najmä tých, ktoré postihujú chrbát.

To, čo SMITH odlišuje, je jeho jedinečná schopnosť ako jediného poloelektrického zakladača/zdvíhacieho nakladača, ktorý sa autonómne zdvíha do rozvozových vozidiel a z nich. Táto charakteristická vlastnosť robí zbytočnou závislosť od špecializovaných nákladných áut alebo výdavky spojené s tým, že sú vybavené zadnými zdvíhacími čelami. Okrem toho odpadá potreba prepravovať samostatné paletové vozíky.

SMITH je prispôsobený na kompatibilitu s paletami s otvoreným dnom, lyžinami a prepravkami a je optimálnou voľbou na bezproblémovú prepravu širokej škály ťažkých predmetov. Od zdravotníckej a kancelárskej techniky až po bielu techniku a zariadenia UPS – SMITH predstavuje spojenie pohodlia, efektivity a všestrannosti a nanovo definuje štandardy firemných operácií manipulácie s materiálom.
