A175LB automatická etiketovačka, 40–120 ks/min, etikety do 175 mm

A175LB automatická etiketovačka

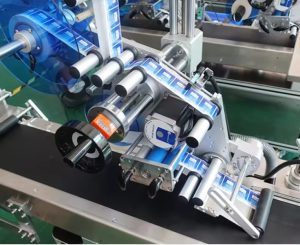

A175LB je automatická etiketovačka na rovné povrchy. Produkt sa položí na pásový dopravník, stroj ho dopraví k hlave, deteguje ho, odlepí etiketu z podkladového papiera a pritlačí ju, obsluha len prikladá a odoberá produkty.

Etiketuje 40 až 120 kusov za minútu, teda etiketa každú pol sekundu pri maximálnej rýchlosti, a etiketu umiestni s presnosťou ±1 mm.

Etiketovacia hlava sa nastavuje vertikálne aj dopredu-dozadu podľa produktu; výšku nastavte tak, aby sa etiketa kládla naplocho a neťahala po povrchu. Podkladový papier vedie cez odlepovaciu hranu a jeho napnutie zabezpečuje nastaviteľná brzda s valčekmi, pretože voľná páska spôsobuje, že etiketa je nalepená nakrivo.

Obsluha nastavuje oneskorenie medzi fotobunkou a podaním etikety na ovládacom paneli a výsledok kontroluje priamo na produkte. Produkty sa ukladajú na pásový dopravník pozdĺž vodiacich líšt, pretože musia ísť rovnobežne s páskou etikiet, inak sa etiketa nalepí šikmo. Zvyšky papiera odstraňujte a šošovku snímača utierajte mäkkou kefkou; nikdy nepoužívajte kyslé čističe ani nič, čo by mohlo poškriabať. Poistku vymeňte, keď zostarne, a oceľové časti pravidelne ošetrujte proti korózii. Stroj vyžaduje izbovú teplotu, nie vlhko ani výpary.

Etikety môžu byť 6 až 250 mm dlhé a 20 až 175 mm široké, produkty 40 až 250 mm dlhé, 40 až 200 mm široké a 0,2 až 100 mm vysoké, od plochej karty po naplnenú škatuľu.

Pásový dopravník aj hlava sú poháňané krokovým motorom riadeným PLC, takže vzdialenosť je v každom cykle rovnaká. Stroj má príkon 400 W z bežnej zásuvky 110 V alebo 220 V a rozmery 1500 × 650 × 1400 mm.

Technické parametre

A175LB etiketovačka vo videu

▶

Čo mení automatická etiketovačka

• Jeden človek namiesto troch. 40 až 120 kusov za minútu je viac, než zvládne človek ručne, a stroj sa na konci zmeny nespomaľuje.
• Každá etiketa na rovnakom mieste. ±1 mm, pretože produkt deteguje fotobunka a etiketu posúva krokový motor, nie ruka.
• Etikety až do šírky 175 mm. Široká etiketa s deklaráciou, čiarovým kódom a adresou sa aplikuje naraz.
• Od karty po škatuľu. Produkty od 0,2 do 100 mm výšky idú na jednom stroji; hlava sa nastavuje hore-dole a dopredu-dozadu.
• Etiketu pritlačí valčekom. Po nalepení etikety ju mechanizmus pritlačí valčekom, takže nevznikajú bubliny ani odlepené rohy.
• Bežná zásuvka. 400 W pri 110 V alebo 220 V. Nie je potrebný stlačený vzduch ani trojfázové napájanie.

Vybavenie

• Automatická etiketovačka na rovné povrchy, model AFLB175
• Rýchlosť etiketovania 40–120 ks/min
• Presnosť etiketovania ±1 mm
• Rozmer etikiet 6–250 mm dĺžka, 20–175 mm šírka
• Rozmer produktu 40–250 × 40–200 × 0,2–100 mm
• Pohon krokovým motorom s riadením PLC
• Smer pohybu zľava doprava
• Etiketovacia hlava nastaviteľná vertikálne aj dopredu-dozadu
• Valček na pritlačenie etikety do roviny
• Napájanie 110 V alebo 220 V, 50–60 Hz, 400 W
• Stroj 1500 × 650 × 1400 mm, 260 kg
• Záruka 12 mesiacov

Ako sa etiketa aplikuje

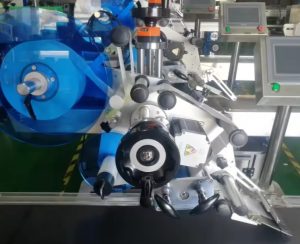

1. Nasaďte kotúč etikiet na podávač, veďte podkladový papier cez odlepovaciu hranu k navíjaču a nastavte brzdu, aby páska zostala napnutá.
2. Nastavte výšku a pozíciu hlavy podľa produktu a nastavte polohu etikety na paneli.
3. Ukladajte produkty na pásový dopravník pozdĺž vodiacich líšt, jeden za druhým.
4. Fotobunka deteguje produkt, ťažný motor podáva etiketu a odlepovacia hrana ju odovzdá produktu.
5. Valček etiketu pritlačí a produkt odchádza zo stroja s etiketou.

Nastavenie a údržba

• Poloha etikety. Oneskorenie medzi fotobunkou a hlavou určuje, kde etiketa dopadne. Meníte ho po malých krokoch a kontrolujete na reálnom produkte.
• Napnutie pásky. Brzda a valčeky udržujú podkladový papier napnutý. Voľná páska spôsobuje, že etiketa je nalepená nakrivo.
• Výška hlavy. Nastavte na výšku produktu, aby sa etiketa kládla naplocho, nie ťahala po povrchu.
• Vodiace lišty produktu. Produkt musí ísť rovnobežne s páskou etikiet. Ak nie sú rovnobežné, etiketa sa vždy nalepí šikmo.
• Čistenie. Odstraňujte zvyšky papiera, valčeky a elektrickú skrinku čistite alkoholom alebo neutrálnym čistiacim prostriedkom, šošovku snímača utierajte mäkkou kefkou. Nikdy nepoužívajte kyslé čističe ani nič, čo by mohlo poškriabať.
• Pravidelné kontroly. Vymeňte poistku, keď zostarne, a oceľové časti pravidelne ošetrujte proti korózii. Stroj vyžaduje izbovú teplotu, nie vlhko ani výpary.

Pred objednávkou

Cena je uvedená na tejto stránke. Etiketovací stroj sa vyberá podľa produktu a etikety, preto pred objednávkou skontrolujte:

• Rozmer produktu. 40–250 mm dĺžka, 40–200 mm šírka a 0,2–100 mm výška, s rovným horným povrchom.
• Rozmer etikety. 6–250 mm dĺžka a 20–175 mm šírka, na kotúči s podkladovým papierom.
• Výkon. 40–120 kusov za minútu, čo je 2400 až 7200 za hodinu. Nechajte si rezervu na výmenu kotúča.
• Priestor. 1500 × 650 × 1400 mm a 260 kg na podlahe, plus priestor na prikladanie a odoberanie.
• Menší stroj. Na pracovný stôl a pomalšiu linku je T160LB, ktorý etiketuje 30 až 80 kusov za minútu, je vysoký 800 mm a stojí na stole.
• Doručenie. Stroj sa prepravuje v debne, 2,37 m³ a 280 kg brutto.
